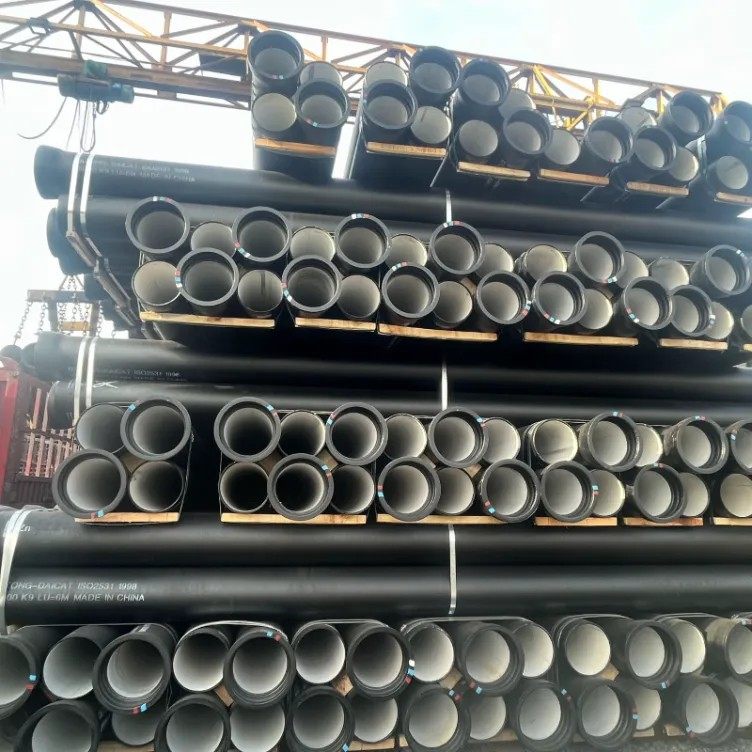

Труба из высокопрочного чугуна K9

Труба из ковкого чугуна K9Труба из ковкого чугуна является одной из наиболее широко используемых категорий труб в современных проектах водоснабжения, дренажа и муниципальной инфраструктуры. Благодаря высокой стойкости к давлению, длительному сроку службы и отличной механической прочности трубы из ковкого чугуна класса K9 стали предпочтительным выбором для инженеров, подрядчиков и государственных закупочных организаций по всему миру.

В этой статье представлен всесторонний обзор труб из ковкого чугуна K9 с инженерной точки зрения, охватывающий стандарты, классы давления, области применения, преимущества, покрытия, типы соединений и ключевые аспекты закупки.

Что такое труба из ковкого чугуна K9?

Труба из ковкого чугуна K9 — это напорная труба, изготовленная из высокопрочного чугуна с шаровидным графитом и классифицируемая по стандартам давления класса K, чаще всего определённым в ISO 2531, EN 545 и EN 598.

• Материал: высокопрочный чугун с шаровидным графитом

• Класс давления: K9

• Основное применение: питьевое водоснабжение, сточные воды, орошение и промышленные трубопроводы

По сравнению с традиционным серым чугуном трубы из ковкого чугуна обладают значительно более высокой прочностью на растяжение, удлинением и ударной вязкостью, что делает их подходящими для подземных трубопроводов в сложных грунтовых и нагрузочных условиях.

Понимание класса давления K9

Значение “K” указывает на способность трубы выдерживать давление в зависимости от толщины стенки.

• K9 предназначен для применения при среднем и высоком давлении

• Типичное рабочее давление: до 1.0–1.6 MPa

• Подходит для большинства муниципальных сетей передачи воды

K9 обеспечивает оптимальный баланс между прочностью и стоимостью, что делает его наиболее часто указываемым классом в проектах водоснабжения.

Международные стандарты для труб из ковкого чугуна K9

Трубы из ковкого чугуна K9 производятся в соответствии со строгими международными стандартами для обеспечения качества, безопасности и взаимозаменяемости:

ISO 2531

• Трубы, фитинги и принадлежности из ковкого чугуна для напорных трубопроводов

• Широко применяются в глобальных проектах водной инфраструктуры

EN 545

• Для применения в системах питьевого водоснабжения

• Охватывает размеры, покрытия, механические свойства и испытания

EN 598

• Специально разработан для канализационных и сточных трубопроводов

• Повышенные требования к коррозионной стойкости

Соответствие этим стандартам обеспечивает стабильные эксплуатационные характеристики, надёжную совместимость соединений и долговечность в долгосрочной перспективе.

Ключевые механические свойства трубы из ковкого чугуна K9

Трубы из ковкого чугуна K9 разработаны для работы в сложных условиях:

• Высокая прочность на растяжение (≥420 MPa)

• Отличное удлинение (≥10%)

• Высокая ударопрочность

• Высокая стойкость к внешним нагрузкам и подвижкам грунта

Эти свойства делают трубы K9 подходящими для глубокой укладки, высоких транспортных нагрузок и сейсмоопасных регионов.

Распространённые области применения труб из ковкого чугуна K9

Трубы из ковкого чугуна K9 используются в широком спектре инфраструктурных отраслей:

Системы водоснабжения

• Муниципальная передача питьевой воды

• Городские и сельские сети распределения воды

• Насосные станции и резервуары

Системы сточных вод и канализации

• Самотечные канализационные линии

• Напорные канализационные магистрали

• Трубопроводы промышленных стоков (EN 598)

Проекты орошения и сельского хозяйства

• Транспортировка воды на большие расстояния

• Высоконапорные оросительные трубопроводы

Промышленные трубопроводы

• Системы охлаждающей воды

• Противопожарные трубопроводы

• Некоррозионные промышленные жидкости

Размеры и габариты труб

Трубы из ковкого чугуна K9 доступны в широком диапазоне диаметров для удовлетворения разнообразных требований проектов:

• DN80 – DN2600

• Стандартная длина трубы: 6 meters (доступны нестандартные длины)

• Допуски по размерам строго контролируются в соответствии со стандартами ISO / EN

Этот широкий диапазон размеров позволяет инженерам проектировать эффективные сети с минимальным количеством фитингов и снижением затрат на монтаж.

Внутренние и наружные покрытия

Внутренняя футеровка (покрытие цементным раствором)

• Защищает качество воды

• Предотвращает коррозию и образование бугорков

• Улучшает гидравлические характеристики и эффективность потока

Варианты наружного покрытия

• Цинковое покрытие + битумная краска (стандарт)

• Покрытие из цинк-алюминиевого сплава

• Полиуретановое (PU) покрытие

• Эпоксидное покрытие, нанесённое методом спекания (FBE)

Выбор покрытия зависит от агрессивности грунта, условий окружающей среды и требований к сроку службы проекта.

Типы соединений для труб из ковкого чугуна K9

Гибкие соединения являются важным преимуществом трубопроводных систем из ковкого чугуна:

• Раструбные соединения (тип Tyton)

• Механические соединения

• Самофиксирующиеся соединения

• Фланцевые соединения

Гибкие соединения допускают небольшое отклонение и подвижки грунта, снижая риск утечек и повреждения труб.

Преимущества трубы из ковкого чугуна K9

По сравнению со стальными, PVC и HDPE трубами трубы из ковкого чугуна K9 обладают явными преимуществами:

• Длительный срок службы (часто более 50 years)

• Высокая стойкость к давлению и ударам

• Отличные герметизирующие характеристики

• Низкие требования к обслуживанию

• Экологичность и возможность переработки

• Подтверждённая эффективность в крупных инфраструктурных проектах

Эти преимущества обеспечивают более низкие затраты жизненного цикла и более высокую надёжность.

Преимущества монтажа и обслуживания

Трубы из ковкого чугуна K9 разработаны для эффективного монтажа:

• Совместимы со стандартными методами траншейной укладки

• Гибкие соединения снижают требования к точности выравнивания

• Требуется минимальная сварка или специализированные инструменты

После установки система требует минимального обслуживания, что делает её идеальной для долгосрочных муниципальных активов.

Ключевые аспекты при закупке труб из ковкого чугуна K9

При выборе поставщика покупателям следует обратить внимание на:

• Соответствие ISO 2531 / EN 545 / EN 598

• Системы покрытий, подходящие для местных грунтовых условий

• Контроль качества и испытания давлением

• Наличие фитингов и принадлежностей

• Опыт экспорта и реализованные проекты

• Поддержка упаковки и логистики для зарубежной доставки

Надёжный производитель обеспечивает стабильное качество и своевременную поставку для крупномасштабных проектов.

Почему труба из ковкого чугуна K9 остаётся отраслевым стандартом

Несмотря на появление альтернативных материалов, труба из ковкого чугуна K9 остаётся эталоном для напорных трубопроводных систем благодаря непревзойдённому сочетанию прочности, долговечности, гибкости и экономической эффективности.

Для водоканалов, EPC-подрядчиков и инфраструктурных девелоперов трубы из ковкого чугуна K9 представляют собой проверенное решение с низким уровнем риска для критически важных трубопроводных сетей.

Заключительные мысли

Труба из ковкого чугуна K9 — это не просто выбор материала—it is a long-term infrastructure investment. Её способность выдерживать давление, коррозию и воздействие окружающей среды делает её одним из самых надёжных решений для трубопроводов водоснабжения и сточных систем по всему миру.

Для проектов, требующих безопасности, долговечности и инженерной уверенности, труба из ковкого чугуна K9 продолжает оставаться предпочтительным вариантом.
