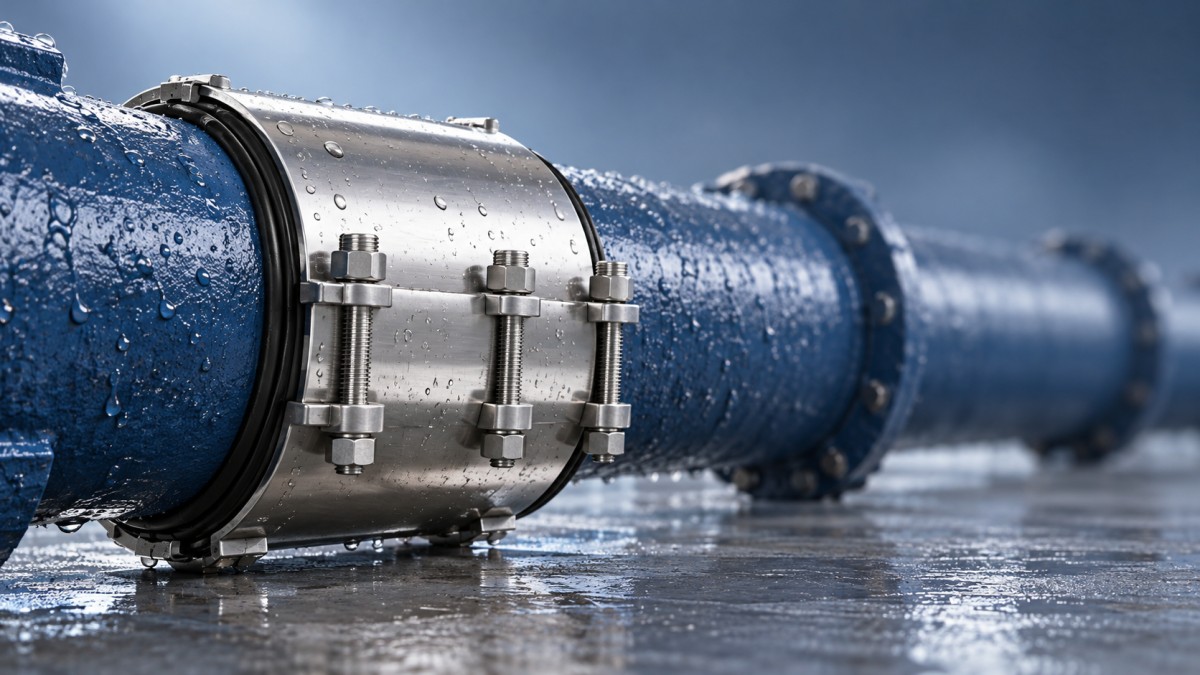

Ремонт действующих водопроводов: хомуты или замена?

Ремонтный хомут — обоснованный вариант устранения локальной утечки в магистральном водопроводе из высокопрочного чугуна, если окружающий участок трубы находится в хорошем состоянии, а выбранный узел подходит для данного дефекта, размеров трубы и условий эксплуатации. Замена участка становится предпочтительным решением, если повреждение выходит за пределы зоны, которую можно герметизировать, труба не способна выдержать сжатие прокладки или смещение и повторные аварии указывают на более масштабную проблему.

Необходимость продолжать снабжение потребителей не должна сама по себе определять способ ремонта. То, что магистраль остается в эксплуатации во время обследования, не означает, что она может безопасно оставаться под давлением на протяжении всех работ. Следует разделить два вопроса: какой ремонт обеспечит надежное восстановление работы и можно ли выполнить его в условиях на месте.

Определите причину повреждения до выбора способа ремонта

Вода, появившаяся на поверхности земли, редко указывает на полный масштаб дефекта. Она может распространяться вдоль траншеи трубопровода, а видимая утечка — скрывать более значительную зону повреждения. После обеспечения безопасного доступа обслуживающему персоналу необходимо открыть достаточный участок трубы, чтобы установить источник утечки и оценить состояние трубы вокруг него, не нарушая устойчивость магистрали или ее опор.

Полезно зафиксировать четыре параметра:

• Тип и масштаб дефекта: отличить локальное отверстие от продольной трещины, кольцевого излома, протекающего стыка или поврежденного соединения.
• Состояние прилегающего участка: проверить наличие коррозии, повреждения покрытия, деформации и признаков того, что разрушение продолжается за пределами видимого отверстия.
• Условия эксплуатации: установить нормальное давление, возможные скачки давления и способность запорной арматуры надежно отключить поврежденный участок.
• Механическая устойчивость: оценить осадку, наличие неподдерживаемых участков трубы, подвижность стыков и внешние нагрузки, которые могут продолжать действовать после герметизации утечки.

Эти наблюдения позволяют определить, есть ли у хомута прочная поверхность для герметизации. Затяжка прокладки на сильно разрушенной трубе может не обеспечить надежное уплотнение или привести к дальнейшему повреждению оставшейся стенки. Если состояние стенки вызывает сомнения, до признания ремонта постоянным необходимо устранить неопределенность с помощью соответствующего обследования и инженерной оценки.

Утечки в стыках требуют особого внимания. Ремонтный хомут для цилиндрического участка трубы может не подойти к профилю стыка, а наружное уплотнение не обязательно устранит смещение или недостаточное закрепление. Прежде чем считать такую утечку обычным отверстием в трубе, определите конструкцию стыка и причину протечки.

Когда хомут можно обоснованно использовать для долгосрочного ремонта

Совместимый ремонтный хомут может обеспечить долговечный ремонт, если дефект ограничен, а прилегающая труба сохраняет достаточную прочность. Пригодность зависит от конкретной конструкции хомута и областей применения, разрешенных производителем. Одного обозначения «полнокруговой» недостаточно, чтобы считать узел подходящим для любых трещин, давлений или состояний трубы.

Начните с измерения фактического наружного диаметра трубы в месте ремонта. Номинального диаметра недостаточно для выбора: на прилегание влияют размеры трубы, состояние поверхности и местные неровности. Хомут должен подходить к измеренному диаметру и обеспечивать требуемую для данного дефекта ширину герметизации. Его способность выдерживать давление также должна соответствовать условиям эксплуатации, включая соответствующие переходные нагрузки.

Выбор прокладки не менее важен. Эластомер должен быть пригоден для транспортируемой воды, температуры и применимых требований к питьевой воде. Резиновое кольцо для стыка труб не является автоматически взаимозаменяемым с прокладкой ремонтного хомута. Для такого компонента, как Rubber Ring1, прежде чем рассматривать его для ремонтных работ, необходимо проверить размеры, спецификацию материала и назначение стыка; одно лишь название изделия не подтверждает его совместимость.

Качество монтажа определяет, сможет ли выбранный узел работать как предусмотрено. Подготовка поверхности, расположение прокладки, затяжка болтов и доступ к трубе должны соответствовать инструкции производителя. Чрезмерная затяжка не компенсирует неправильную посадку или неподходящую поверхность для герметизации. Ограниченный доступ под трубой также может помешать правильному монтажу, даже если на бумаге хомут кажется подходящим.

При наличии трещин решение требует большей осторожности, чем при единичных сквозных отверстиях. Хомут может остановить утечку воды, но не устранить механизм, вызывающий дальнейшее распространение трещины. Используйте его на треснувшей магистрали только в том случае, если конкретный узел допущен для такого дефекта и конструктивное состояние трубы оценено. Не следует считать, что обычный герметизирующий хомут восстанавливает осевую прочность или удерживает разъединившуюся трубу.

Когда замена эффективнее устраняет проблему

Замена участка становится более предпочтительной, если обследование показывает, что дефект нельзя ограничить участком трубы в хорошем состоянии. Несколько близко расположенных сквозных отверстий, обширное разрушение стенки, серьезный излом или новое повреждение рядом с предыдущим ремонтом ослабляют аргументы в пользу установки еще одного хомута. Возможная экономия времени на ремонте может исчезнуть, если следующая утечка потребует повторных земляных работ и перерыва в подаче воды.

Замена также позволяет устранить причины, которые одна лишь герметизация не устраняет. Если осадка создала изгибающую нагрузку на магистраль, помимо укладки новой трубы могут потребоваться улучшение основания или дополнительные опоры. Если проблема связана с подвижностью стыка, необходимо проверить соединение и способ его закрепления. Замена короткого участка без устранения этих условий может подвергнуть новый узел тем же нагрузкам.

Границы заменяемого участка следует определять с учетом подтвержденного состояния трубы и требований к соединениям. Если делать рез непосредственно рядом с видимым повреждением, новую муфту можно установить на ослабленный материал. Поэтому при планировании работ следует предусмотреть дополнительное вскрытие и возможность замены более длинного участка, если обследование выявит разрушение за пределами первоначальной раскопки.

Замена предъявляет и собственные практические требования: контролируемое отключение, подходящие средства для резки и подъема, совместимые фитинги, а также план защиты качества воды и возобновления подачи. Сравнивайте общий объем работ. Хомут может сократить непосредственный перерыв в подаче воды, тогда как замена способна снизить вероятность повторного вмешательства. Ни один из этих результатов не гарантируется одним лишь выбором типа ремонта.

У ремонта магистрали под давлением есть ограничения

Некоторые ремонтные узлы предназначены для установки на магистрали под давлением при определенных условиях. Это необходимо подтвердить для конкретного изделия, дефекта и места проведения работ. Допустимое давление — лишь один из факторов: оно не гарантирует, что персонал сможет безопасно подойти к нестабильной трубе или работать в затапливаемой выемке.

Неконтролируемый сброс воды, неопределенная протяженность трещины, неустойчивость выемки или невозможность установить узел по инструкции — причины приостановить работы и обеспечить контролируемые условия. Если требуется отключение, план должен учитывать работу запорной арматуры, остаточное давление, отвод воды и последствия для водопроводной сети. Для обычной замены участка поврежденную часть необходимо отключить и сбросить в ней давление.

Поддержание положительного давления может помочь ограничить попадание загрязнений, однако утечка и условия в выемке все равно требуют мер по контролю качества воды. Если магистраль вскрывали или в ней падало давление, при необходимости применяйте процедуры водоснабжающей организации по очистке, дезинфекции, промывке, отбору проб и разрешению на возобновление эксплуатации. Одного восстановления давления недостаточно, чтобы считать магистраль готовой к эксплуатации без ограничений.

Хомут также может служить временной мерой на период подготовки плановой замены, если его применение технически обосновано. В журнале обслуживания следует указать эту цель, условия продолжения эксплуатации и дальнейшие действия. В противном случае временный ремонт может оставаться на месте долго после того, как изменятся предпосылки, на которых он основывался.

Надежные решения по ремонту трубопровода дают четкие основания для следующего решения по обслуживанию. Зафиксируйте дефект, наблюдаемое состояние трубы, выбранные компоненты, результаты проверок монтажа и результаты работ по возобновлению эксплуатации. Если рядом появится новая утечка, эти записи помогут определить, вызвана ли она отказом отдельного ремонта или свидетельствует о необходимости замены прилегающего участка магистрали.
