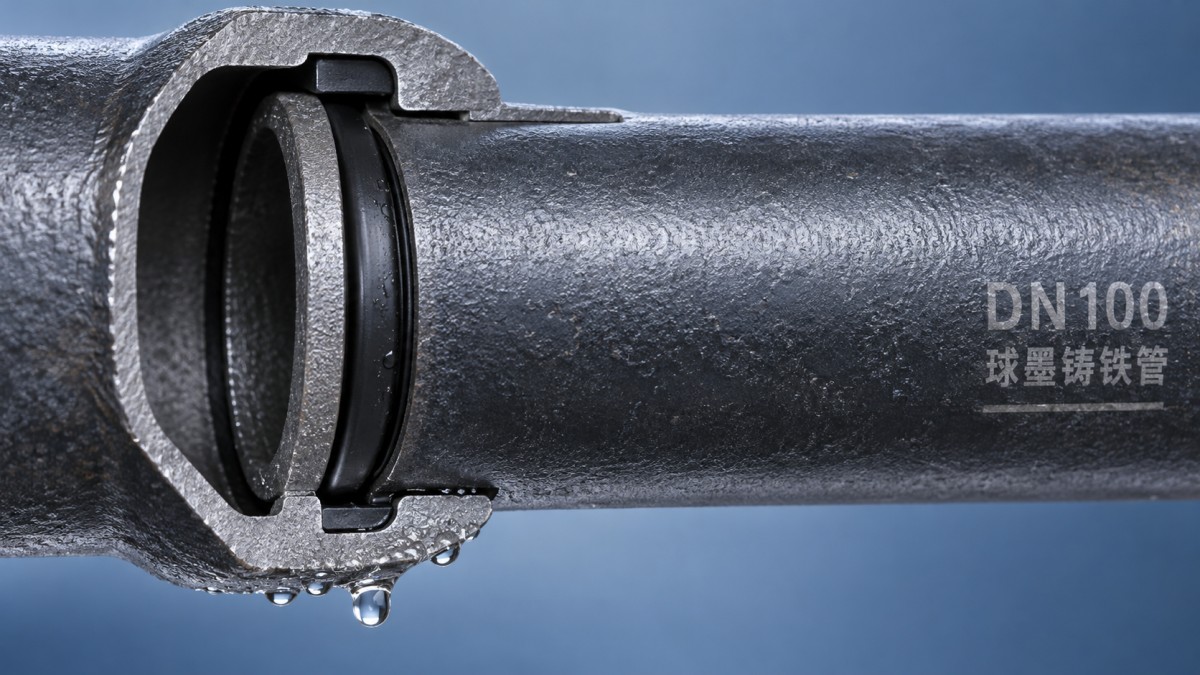

Из-за чего возникают протечки в раструбных соединениях труб из высокопрочного чугуна DN100?

Течь в раструбном соединении чугунной трубы DN100 с шаровидным графитом обычно указывает на смещение или повреждение уплотнительной прокладки, загрязнение уплотнительных поверхностей, неправильную глубину вставки, чрезмерное угловое отклонение или смещение трубы после монтажа. Место протечки само по себе редко позволяет определить причину: вода может пройти вокруг раструба, прежде чем появиться в его самой нижней точке.

Прежде чем заменять резиновое кольцо, выясните, когда началась протечка и смещалась ли труба. Для соединения, которое протекает уже при первом испытании давлением, нужны другие проверки, чем для соединения, давшего течь после дорожных работ, осадки грунта или изменения режима работы насоса. Замена прокладки без устранения первопричины может привести к повторению той же проблемы.

Определите возможную причину по истории протечки

Если протечка возникла при первоначальном заполнении или испытании, в первую очередь следует проверить качество сборки. Проверьте посадку прокладки, чистоту раструба, подготовку гладкого конца, глубину вставки и соосность. Однако время появления протечки не исключает трещину в раструбе или несовместимость компонентов.

Если соединение ранее выдерживало давление, но начало протекать после обратной засыпки или земляных работ поблизости, проверьте опору и возможное смещение. Осмотрите постель трубопровода на предмет нарушения, проверьте наличие осадки, смещения фасонной детали или изменения положения гладкого конца в раструбе. Если протечка появляется после запуска насоса, переключения арматуры или изменения давления, наряду с состоянием самого соединения проверьте рабочее давление и переходные процессы.

До начала разборки зафиксируйте условия эксплуатации, видимое место протечки, соосность труб, положение меток вставки и изменения грунта поблизости. Эти сведения помогут отличить дефект сборки от соединения, которое было собрано правильно, но сместилось позднее.

Как дефекты сборки нарушают герметичность уплотнения

Перекрученное или частично смещённое уплотнительное кольцо

Герметичность раструбного соединения с уплотнительным кольцом обеспечивается сжатием фасонной резиновой прокладки между раструбом и вставленным гладким концом. До сборки кольцо должно правильно располагаться в удерживающей канавке. Если какая-либо его часть перекручена, приподнята или обращена не той стороной, при вставке трубы кольцо может сместиться, и контакт уплотнения станет неравномерным.

Резкое увеличение сопротивления при вставке — повод остановиться и провести осмотр. Если продолжать с усилием продвигать трубу внутрь, можно надрезать прокладку или загнуть её в раструб. Снаружи соединение может выглядеть полностью собранным, хотя кольцо внутри повреждено.

Используйте смазку, указанную изготовителем соединения, и наносите её предписанным способом. Недостаток смазки может увеличить трение и способствовать смещению кольца; неподходящая смазка может повредить резину. Дополнительная смазка не компенсирует неправильно установленную прокладку или повреждённый гладкий конец.

Загрязнение, повреждение или неправильная подготовка гладкого конца

Песок, засохшая грязь, камни и отслоившийся материал покрытия могут нарушить непрерывный контакт резины с металлом. Перед повторной сборкой очистите канавку для прокладки, уплотнительные поверхности и гладкий конец трубы. Если протереть только видимую часть раструба, мусор может остаться за кольцом.

Осмотрите участок гладкого конца, который проходит через прокладку и соприкасается с ней. Заусенцы и острые кромки могут порезать резину при вставке. Глубокая царапина или повреждение поверхности в зоне уплотнения могут стать причиной протечки, даже если кольцо осталось на месте.

Особенно внимательно проверяйте трубы, отрезанные на месте монтажа. Торец должен иметь фаску и быть подготовлен в соответствии с требованиями соединения, а наружные размеры должны соответствовать условиям сборки. Не следует проталкивать через прокладку трубу с ровным резом и шероховатыми кромками только потому, что она входит в раструб.

Неправильная глубина вставки или чрезмерное отклонение

При недостаточной глубине вставки прокладка может соприкасаться с неподходящим участком гладкого конца, а допустимый запас на последующее перемещение соединения может уменьшиться. Используйте предусмотренную метку вставки и соблюдайте инструкции по сборке. Не считайте упор в заднюю часть раструба универсальным признаком правильной глубины: в некоторых конструкциях необходимо оставить запас для перемещения.

Проверьте угловое отклонение относительно предельного значения для конкретной конструкции соединения. Обозначение DN100 указывает номинальный размер, но не задаёт универсальную глубину вставки или допустимый угол. Требования могут различаться для разных раструбов и систем уплотнения.

Если инструкция по сборке предписывает сначала вставить трубу прямо, а затем выполнить отклонение, соблюдайте эту последовательность. Попытка вставить гладкий конец под углом может создать чрезмерную нагрузку на одну сторону прокладки и сместить её. Гибкое соединение допускает предусмотренное конструкцией перемещение, но не компенсирует неограниченную несоосность.

Если исправное соединение начало протекать позднее

Неравномерная постель или недостаточная опора могут привести к осадке одного участка трубы относительно другого. Возникающие поворот или выход гладкого конца меняют условия контакта прокладки. Замена кольца может временно восстановить герметичность, но нагрузка на трубу при этом сохранится.

Особое внимание уделите переходам между участками с разными условиями опирания, соединениям с жёсткими конструкциями и местам, нарушенным при земляных работах. В таких местах может концентрироваться перемещение. Устраните проблему с опорой, прежде чем считать замену прокладки завершённым ремонтом.

Не следует считать обычное раструбное соединение с уплотнительным кольцом способным воспринимать осевое усилие. Отводы, тройники, тупиковые участки и другие места, подверженные неуравновешенным силам давления, требуют предусмотренной проектом трубопровода фиксации или анкеровки. Без неё труба может частично выйти из раструба, что приведёт к протечке. Фиксация — вопрос проектирования системы, а не то, что можно решить более тугой прокладкой.

Гидравлические удары могут проявить недостаточную герметичность или способствовать смещению при недостаточной фиксации. Если протечка совпадает с переключением насоса или быстрым срабатыванием арматуры, проверьте эти условия, а не оценивайте соединение только при постоянном давлении.

При выборе сменной прокладки недостаточно учитывать только DN100

Два кольца с маркировкой одного номинального размера трубы не обязательно взаимозаменяемы. Профиль прокладки должен соответствовать конструкции раструба, а размеры гладкого конца — данной системе соединения. Кольцо, которое внешне подходит, всё равно может создавать неправильное сжатие.

Выбирайте состав резины с учётом транспортируемой среды, температуры и условий эксплуатации. Для систем питьевого водоснабжения также необходимы прокладка и смазка, подходящие для такого применения. Определять совместимость материала только по цвету или внешнему виду нельзя.

Осмотрите снятую прокладку на наличие порезов, загнутых участков, сплющивания, затвердевания, трещин или набухания. Эти признаки могут помочь установить причину, но не всегда указывают на неё однозначно. Например, порез может возникнуть из-за острой кромки гладкого конца, а загнутый участок — свидетельствовать о смещении при вставке.

При заказе сменных компонентов укажите тип трубы и соединения, маркировку прокладки, условия эксплуатации и приложите фотографии разобранного соединения. Эти сведения полезнее, чем заказ просто резинового кольца DN100 без указания его профиля.

Практическая последовательность осмотра и ремонта

1. Установите источник протечки. Очистите доступную наружную поверхность и проследите, откуда выходит вода. Перед разборкой соединения исключите протечку из соседней фасонной детали, ответвления или стенки трубы.
2. Подготовьте участок к безопасной работе. Изолируйте участок и сбросьте давление, убедитесь, что остаточное давление отсутствует, и закрепите открытую трубу и стенки выемки. Не пытайтесь с силой сдвинуть протекающее соединение, пока оно находится под давлением.
3. Зафиксируйте положение соединения до разборки. Запишите положение вставки, соосность, состояние опоры и признаки выхода трубы из раструба, прежде чем разъединять трубы.
4. Осмотрите компоненты. Проверьте прокладку, удерживающую канавку, раструб и гладкий конец. Убедитесь, что нет мусора, повреждений, трещин, несовместимых деталей и неправильной подготовки торца.
5. Устраните причину и выполните сборку. При необходимости восстановите опору или фиксацию. Замените повреждённые компоненты, очистите уплотнительные поверхности и выполните сборку с предусмотренными прокладкой и смазкой, правильной глубиной вставки и соосностью.
6. Проверьте результат ремонта. Заполните участок и удалите из него воздух в соответствии с применимой процедурой, затем проведите необходимые проверки на герметичность и давление. Для линий питьевого водоснабжения выполните предусмотренные меры по обеспечению гигиены и вводу в эксплуатацию.

Наружный ремонтный хомут может подойти, если он рассчитан на размеры трубы, геометрию соединения, давление и условия эксплуатации. Он не восстановит отсутствующую опору и не обеспечит фиксацию от неуказанных осевых усилий. Трещина в раструбе, повреждение гладкого конца или несовместимость соединения могут потребовать замены повреждённого участка.

Перед вводом трубопровода в эксплуатацию в записи о ремонте следует указать не только место выхода воды, но и причину нарушения герметичности. Запись о замене прокладки неполна, если протечку вызвали выход трубы из раструба, осадка грунта или повреждение при сборке. Зафиксируйте корректирующие действия и результаты испытаний, чтобы при последующем осмотре можно было определить, повторилась ли первопричина.
