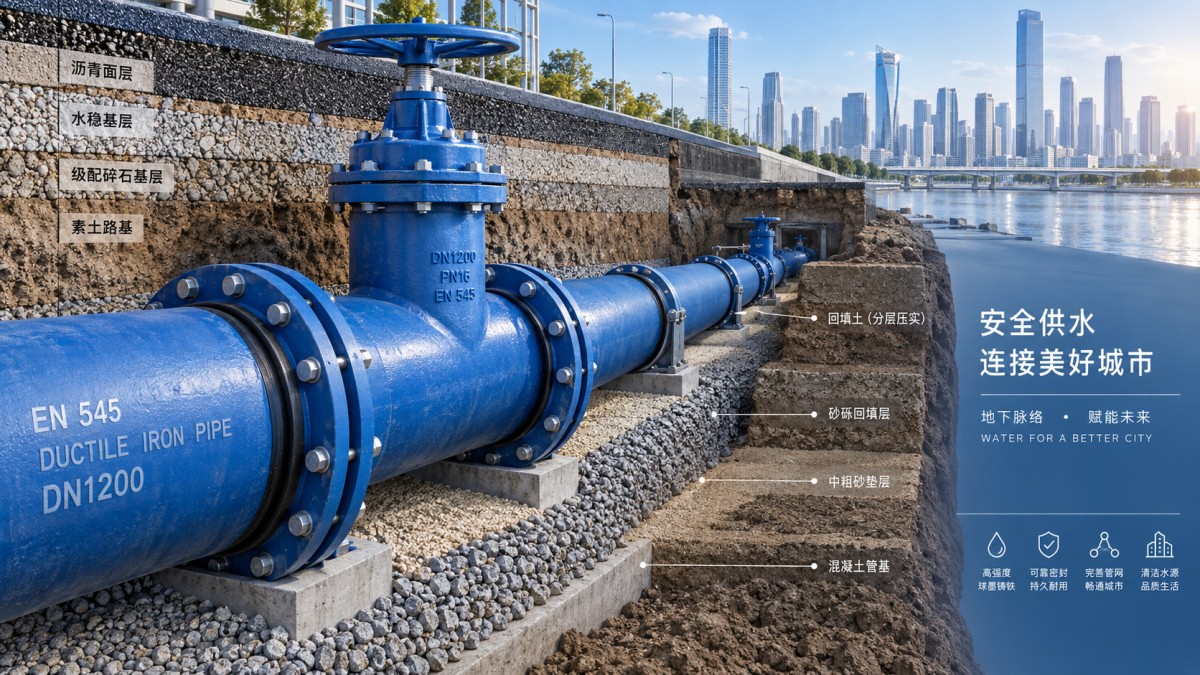

Какой класс давления труб из высокопрочного чугуна EN 545 подходит для городского водопровода?

Выбор класса давления для городской водопроводной магистрали редко сводится к выбору наивысшего доступного класса. Такой подход может выглядеть безопасным на бумаге, но он способен привести к неоправданным затратам на материалы, усложнить закупки и вызвать несоответствия с фитингами, арматурой, раструбно-замковыми соединениями или существующими участками сети. Более важный вопрос заключается в том, сможет ли выбранная труба из высокопрочного чугуна EN 545 выдерживать фактические давления, которым система будет подвергаться в течение всего срока эксплуатации.

Для руководителей проектов сложность состоит в том, что «давление» — это не одно число. Магистраль может большую часть дня работать при относительно стабильном давлении, а затем испытывать резкий переходный скачок после остановки насоса, закрытия клапана или внезапного изменения потребления. Она также может обслуживать низменные районы, где статический напор выше, чем на выходе из водоочистной станции. Класс трубы, который кажется достаточным при нормальном рабочем давлении, может стать слабым местом после надлежащего учета гидроударных режимов и местных перепадов высот.

EN 545 устанавливает требования к трубам из высокопрочного чугуна, фитингам, принадлежностям и соединениям, применяемым в водопроводах. Однако окончательное обозначение трубы следует рассматривать вместе с диаметром проекта, расчетной основой по давлению, конфигурацией соединений, условиями внешних нагрузок, системой защиты и требованиями местной коммунальной службы. Выбор класса давления является инженерным решением, а не просто выбором по каталогу.

Начинайте с диапазона давлений, а не с номинального давления

Рабочее давление, указанное на гидравлической схеме, является лишь отправной точкой. Перед подтверждением класса труб из высокопрочного чугуна EN 545 проектная группа должна установить наибольшее достоверно возможное давление на каждом соответствующем участке трассы. Обычно это включает нормальное рабочее давление, статическое давление вследствие перепадов высот, давление при работе насосов и ожидаемое переходное давление.

В зоне с самотечным водоснабжением критической точкой может быть самая низкая точка сети, а не участок, ближайший к источнику. В напорном водоводе максимальные нагрузки могут возникать вблизи насосной станции или ниже по потоку от быстродействующего клапана. Протяженные магистрали со значительными перепадами высот не следует рассматривать так, будто для каждого пикетажа требуется одинаковое давление.

Полезной практикой для проекта является запрос профиля давления вместо опоры только на одно значение давления в системе. Такой профиль позволяет легче выявить участки, которые могут потребовать другого класса, иной схемы закрепления или более тщательной проверки фитингов и арматуры. Он также может предотвратить завышение требований ко всей линии из-за одной локальной зоны высокого давления.

Именно импульсное давление часто становится причиной отказа на первый взгляд разумного решения

Гидроудар иногда считают узкоспециальной проблемой, которую можно решить позднее. В городских проектах это может быть рискованно. Быстрое срабатывание клапанов, отказ насосов, аварийная изоляция, последовательности автоматического управления и движение воздуха в магистрали могут влиять на переходные процессы. Поэтому надежное решение по классу давления должно основываться на согласованном условии максимально допустимого давления, а не только на обычном рабочем давлении.

Точный расчет гидроудара должен выполняться гидравлическим проектировщиком или проектировщиком трубопровода, если этого требует система. Руководителям проектов не нужно проводить такой анализ самостоятельно, однако им следует убедиться, что он не исключен из процесса подготовки спецификации. Если исследование гидроудара еще не завершено, разумно обозначить класс трубы как предварительный, а не преждевременно оформлять заказ на поставку.

Также стоит проверить, действительно ли меры защиты от гидроудара входят в поставляемую систему. Проект может предполагать регулируемое закрытие клапанов, гидроаккумуляторы, воздушные клапаны или системы управления насосами. Если эти элементы исключаются в ходе стоимостной оптимизации или изменяются во время ввода в эксплуатацию, расчетная основа по давлению для трубопровода может потерять актуальность.

Класс давления трубы не заменяет проверку монтажных нагрузок

Городская прокладка предъявляет к трубопроводам из высокопрочного чугуна требования, которые не учитываются только внутренним давлением. Глубокие траншеи, высокий уровень грунтовых вод, нестабильная обратная засыпка, пересечения автомобильных дорог, железнодорожные коридоры и интенсивное движение транспорта могут изменить расчетную конструктивную схему. Высокопрочный чугун часто выбирают благодаря его способности выдерживать сложные условия площадки, однако при проектировании все равно необходимо учитывать глубину заложения, устройство постели, качество уплотнения и временные строительные нагрузки.

Это особенно актуально, когда трасса переходит с открытой обочины на загруженную проезжую часть. Диаметр трубы может оставаться тем же, тогда как условия монтажа полностью меняются. В некоторых проектах наиболее практичным решением является не повышение класса на всей трассе, а четкое определение участков с повышенными требованиями в ведомости объемов работ и монтажных чертежах.

Не следует упускать из виду соединения. Трубопровод может иметь правильно выбранную толщину стенки трубы, но все равно столкнуться с проблемами, если распорные усилия на отводах, тройниках, переходах, заглушенных концах и клапанах не закреплены надлежащим образом. Необходимо согласовать упорные блоки, замковые соединения, анкерные решения и грунтовые условия. Номинальное давление трубы и стратегия закрепления должны рассматриваться как единая система.

Рассматривайте фитинги как критически важные компоненты по давлению

Фитинги заслуживают такого же уровня проверки, как и прямые трубы. Например, тройниковое соединение изменяет как направление потока, так и характер распорных усилий. Ответвление может входить в другую зону давления, питать будущее расширение или требовать изоляции для технического обслуживания. При проверке спецификации фитингов подтвердите, что требования к давлению, тип соединения, конфигурация ответвления, требования к покрытию и детали закрепления соответствуют проекту трубопровода.

Для ответвлений в муниципальных распределительных сетях тройниковый фитинг следует выбирать как часть схемы трубопровода, а не добавлять позднее в качестве позиции закупки. Роль фитинга в гидравлической схеме, пространство связанной с ним клапанной камеры и доступное упорное закрепление могут иметь большее значение, чем цена единицы фитинга.

Что включить в спецификацию для закупки

Расплывчатый запрос на «трубу EN 545» оставляет слишком много возможностей для толкования. В закупочной документации должны быть указаны номинальный диаметр, требуемый класс давления или расчетная основа по давлению, длины труб при необходимости, тип соединения, внутренняя облицовка, наружное покрытие, требования к резиновым уплотнительным кольцам, фитинги и специальные участки. В ней также должна быть указана иерархия стандартов проекта, если спецификации местной коммунальной службы устанавливают требования сверх EN 545.

Интегрированное производство может облегчить координацию, особенно когда трубы, фитинги и уплотнительные кольца должны поставляться как совместимый комплект. Shanxi Datong Foundry Co., Ltd., расположенная в промышленном парке Чуаньди, уезд Цзэчжоу, объединяет процессы выплавки и литья труб из высокопрочного чугуна, фитингов и резиновых уплотнительных колец. Для проектной группы практическое преимущество таких возможностей поставки — не маркетинговое заявление, а возможность проверить сопряжения между компонентами до отгрузки, а не обнаруживать различия на объекте.

Тем не менее производитель должен получить полный технический перечень. Поставщик может изготовить продукцию в соответствии с запрошенным обозначением, но не может надежно исправить неполную расчетную основу по давлению, отсутствующие допущения по гидроудару или неясный переход между зонами давления.

Дисциплинированное решение обычно позволяет избежать как недостаточного, так и избыточного проектирования

Правильный класс давления труб из высокопрочного чугуна EN 545 — это класс, подтвержденный фактическим диапазоном давлений, оценкой переходных процессов, грунтовыми условиями и деталями соединений конкретной городской магистрали. Его следует проверять по участкам там, где меняются рельеф или условия эксплуатации, а затем согласовывать с фитингами, соединениями, клапанами и требованиями к закреплению.

Перед размещением заказа задайте один последний практический вопрос: если изменится последовательность работы насосов, неожиданно закроется клапан или сеть позднее будет расширена, останется ли указанная расчетная основа по давлению обоснованной? Если ответ неясен, эту неопределенность лучше устранить при проверке проекта, чем после обратной засыпки траншеи.
