Понимание требований EN 545 к трубам из высокопрочного чугуна для сетей питьевого водоснабжения

Для специалистов по контролю качества и безопасности соответствие труб из высокопрочного чугуна стандарту EN 545 является практической гарантией качества питьевой воды, надежности сети и ответственности по проекту.

Этот стандарт является не просто спецификацией материала. Он создает систему верификации, охватывающую эксплуатационные характеристики труб, заводской контроль, защитные системы, соединения, маркировку, документацию и приемочные испытания.

Когда отделы закупок рассматривают EN 545 как контрольный список, а не как интегрированную систему, скрытые риски могут попасть в проект через несовместимые компоненты или недостаточные доказательства контроля.

Наиболее важный вывод очевиден: соответствующая требованиям труба должна оцениваться как готовое изделие для напорного трубопровода, а не только по толщине стенки, цене или номинальному диаметру.

Поэтому группы контроля качества должны подтвердить применимую редакцию EN 545, требования конкретного проекта, возможности поставщика и прослеживаемые записи контроля до разрешения продукции к монтажу.

Такой подход снижает вероятность разрушения покрытия, утечек, рисков загрязнения воды, преждевременной коррозии и споров о соответствии поставленных материалов договорным требованиям к питьевой воде.

Требования EN 545 к трубопроводу питьевого водоснабжения

EN 545 устанавливает требования к трубам, фитингам, принадлежностям и соединениям из высокопрочного чугуна, предназначенным для водопроводов. В центре его внимания находятся эксплуатационные характеристики при внутреннем давлении и рабочих условиях.

Для сетей питьевого водоснабжения стандарт помогает покупателям определить единые технические требования, при которых трубы должны выдерживать давление, грунтовые нагрузки, повреждения при погрузочно-разгрузочных работах, коррозию и длительные эксплуатационные нагрузки.

Он также устанавливает общую терминологию и требования, позволяющие муниципалитетам, подрядчикам, консультантам и производителям сравнивать продукцию с использованием документированных и воспроизводимых критериев приемки.

Однако соответствие EN 545 само по себе не заменяет проектную спецификацию. Местные нормы водоснабжения, стандарты коммунальных служб, грунтовые условия, классы давления и методы монтажа могут вводить дополнительные требования.

Персоналу по качеству следует проверять полный пакет закупочной документации, обеспечивая согласованность класса труб, диаметра, типа соединения, внутренней облицовки, покрытия, фитингов, прокладок и обязательств по испытаниям.

Заявления поставщика без подтверждающих записей недостаточно. Покупатель должен иметь возможность связать каждую поставленную партию продукции с определенными данными о производстве, контроле и соответствии.

Качество материала: проверьте высокопрочный чугун до оценки состояния поверхности

Высокопрочный чугун обеспечивает прочность и вязкость, необходимые для подземной водопроводной инфраструктуры, однако эти преимущества зависят от контролируемого химического состава, металлургической обработки и стабильности литья.

Требования EN 545 к трубам из высокопрочного чугуна охватывают механические характеристики, подтверждающие способность материала выдерживать обычные эксплуатационные нагрузки, монтажные операции и определенные условия подвижки грунта.

Инспекторам по качеству следует запрашивать результаты испытаний на прочность при растяжении, относительное удлинение и другие требуемые механические свойства. Эти значения должны соответствовать поставленной продукции и производственной партии.

Внешний вид не может подтвердить металлургическое соответствие. Труба с гладкой поверхностью все же может иметь внутренние дефекты, неподходящие свойства материала или недостаточный контроль процесса, влияющие на эксплуатационную надежность.

Планы контроля должны включать проверку записей о плавке, методов отбора образцов для испытаний, периодичности испытаний, калибровки лабораторного оборудования и процедур обращения с несоответствующими отливками.

Прослеживаемость особенно важна в проектах, включающих несколько типоразмеров или классов давления. Четкая маркировка и идентификация партий предотвращают случайное смешение продукции с разными спецификациями.

Размеры, класс давления и толщина стенки требуют проверки на уровне проекта

Размеры труб влияют на совместимость соединений, гидравлическую пропускную способность, монтажные зазоры, расчет упорных конструкций и способность трубы выдерживать внутреннее давление и внешние нагрузки.

Не следует считать, что большая толщина стенки автоматически означает пригодность изделия. Выбранный класс давления должен соответствовать рабочему давлению, гидроударам, глубине прокладки и проектным допущениям.

Инспекторам следует сравнивать номинальный диаметр, наружный диаметр, рабочую длину, геометрию раструба и допуски толщины стенки с утвержденными чертежами и соответствующими требованиями EN 545.

Проверка размеров должна выполняться с использованием калиброванных приборов и установленной периодичности отбора образцов. Измерения, выполненные только на одном видимом конце трубы, не могут подтвердить соответствие всей партии.

Особое внимание необходимо уделять гладким концам и раструбам, поскольку отклонение размеров может нарушить сборку соединения, посадку прокладки, глубину вставки и последующую герметичность.

При использовании бестраншейного строительства условия нагружения отличаются от обычной открытой прокладки. Такие изделия, какзаказные трубы из высокопрочного чугуна для продавливания, следует оценивать с учетом конкретного проекта продавливания.

Усилия продавливания, допуски по выравниванию, промежуточные станции, методы смазки и грунтовые условия могут потребовать дополнительных инженерных проверок сверх стандартной приемки размеров водопроводных труб.

Внутренние облицовки защищают качество воды и гидравлические характеристики

Внутренняя облицовка является важным объектом контроля качества, поскольку она отделяет транспортируемую питьевую воду от чугунной основы и способствует сохранению стабильных гидравлических характеристик с течением времени.

Цементно-песчаная облицовка широко применяется для труб из высокопрочного чугуна в системах питьевого водоснабжения. Ее качество зависит от правильного нанесения, толщины, твердения, сплошности поверхности и устойчивости к повреждениям.

Инспекторам следует проверять неполное покрытие, трещины, мягкие участки, слабую адгезию, чрезмерную шероховатость или повреждения вблизи концов труб, которые могут потребовать ремонта до монтажа.

Утвержденная облицовка должна быть совместима с ожидаемым химическим составом воды. Агрессивные условия воды могут потребовать иной системы облицовки или дополнительных защитных мер.

В проектной документации должно быть указано, имеет ли материал облицовки необходимые разрешения на контакт с питьевой водой для рынка назначения и заявленной нормативной базы коммунальной службы.

Погрузочно-разгрузочные работы на площадке не менее важны. Падение труб, волочение гладких концов или применение неподходящего грузоподъемного оборудования может повредить внутреннюю облицовку после завершения заводского контроля.

Поэтому приемочный контроль должен включать выборочные визуальные проверки внутренней поверхности, фотодокументирование и четкий процесс оценки и ремонта допустимых локальных повреждений.

Наружные покрытия должны соответствовать грунтовым условиям и условиям монтажа

Наружная защита предотвращает коррозию тела трубы при контакте с грунтом, грунтовыми водами, засыпкой и потенциально коррозионными условиями окружающей среды на протяжении всего срока службы.

EN 545 обычно рассматривает системы наружных покрытий, но подходящий выбор зависит от конкретной площадки. Обычные и сильноагрессивные грунты создают неодинаковые риски.

Группам качества и безопасности следует изучить инженерно-геологические изыскания, данные об удельном сопротивлении грунта, условия влажности, риск блуждающих токов, воздействие хлоридов и политику коммунальной службы по защите от коррозии до утверждения систем защиты.

Обычные приемочные проверки включают полноту покрытия, сплошность, равномерность, адгезию, толщину в соответствующих случаях, а также отсутствие оголенного металла, вздутий, серьезных царапин или повреждений при обращении.

В качестве дополнительной защиты могут быть указаны полиэтиленовая оболочка или усиленные системы покрытий. Их эффективность в значительной степени зависит от правильного монтажа и отсутствия разрывов или зазоров.

Инспекторы на объекте должны документировать ремонт покрытий до засыпки. После обратной засыпки дефекты трудно выявить и дорого устранить.

Соединения, резиновые уплотнительные кольца и фитинги являются критически важными средствами предотвращения утечек

Соответствующее требованиям тело трубы не может компенсировать неправильно выбранное или смонтированное соединение. Характеристики соединения имеют ключевое значение для предотвращения утечек, гигиены и устойчивости сети.

В системах труб из высокопрочного чугуна по EN 545 обычно используются гибкие раструбные соединения, однако требования проекта могут также предусматривать анкерные, фланцевые, механические или другие специализированные соединения.

Резиновые уплотнительные кольца должны быть совместимы с условиями эксплуатации в системе питьевого водоснабжения и конструкцией соединения. Проверяйте тип и размер прокладки, условия хранения, сертификацию и производственную прослеживаемость.

Перед сборкой бригады должны очистить раструбы, гладкие концы и канавки для прокладок. Грязь, камни, избыток смазки или поврежденные поверхности могут препятствовать правильной посадке прокладки.

Инспекторам следует подтверждать наличие монтажных меток, допустимое угловое отклонение соединения, порядок смазки и выравнивание. Чрезмерное отклонение может создавать концентрацию напряжений или со временем ухудшить герметичность.

Фитинги требуют такого же уровня контроля, как и трубы. Несоответствие класса давления, покрытия, облицовки, сверления фланца или геометрии соединения может создать слабое место.

Приемочная документация должна отдельно идентифицировать фитинги, а не рассматривать их как второстепенные принадлежности. Они часто представляют собой наиболее сложные компоненты распределительной сети.

Заводские испытания, маркировка и документация должны быть проверяемыми

Испытания подтверждают, что производственный контроль обеспечивает надежную продукцию. Специалисты по качеству должны понимать как требуемые испытания, так и записи, доказывающие их проведение.

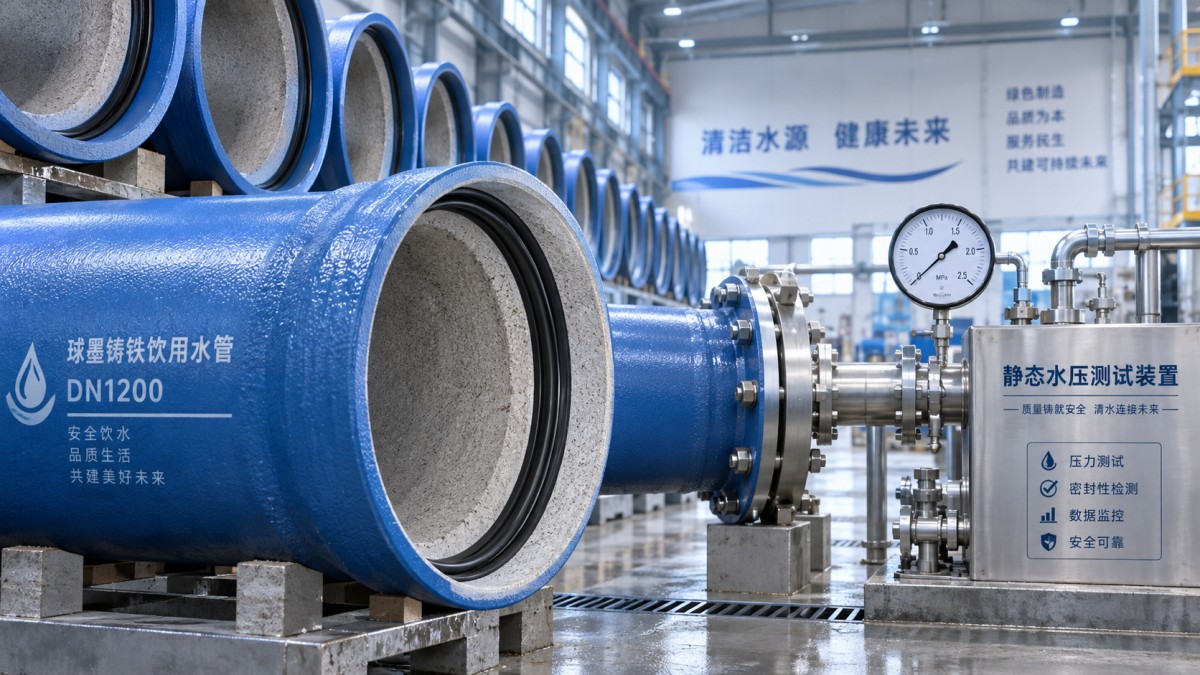

Гидростатические испытания давлением являются ключевым средством выявления утечек или конструктивной слабости до отгрузки. Параметры испытаний должны быть прослеживаемыми в отношении размера и класса трубы.

Записи контроля также должны охватывать визуальный осмотр, проверку размеров, контроль облицовки и покрытия, механические испытания, а также применимые мероприятия по проверке соединений или прокладок.

Каждая труба должна иметь долговечную идентификационную маркировку, поддерживающую приемочный контроль. Маркировка обычно помогает подтвердить изготовителя, ссылку на стандарт, диаметр, класс и производственную прослеживаемость.

При проверке документации следует сопоставлять требования заказа на поставку с сертификатами, протоколами испытаний, упаковочными листами и фактической маркировкой изделий. Несоответствия должны приводить к карантину и уточнению.

Оценка качества поставщика более надежна, когда она рассматривает возможности процесса, контроль калибровки, компетентность персонала, историю корректирующих действий и контроль материалов, поставляемых субподрядчиками.

Практический порядок приемочного и монтажного контроля

При поставке сначала проверьте количество, идентификацию продукции, видимое состояние и полноту документации. Отделите поврежденные или вызывающие сомнения изделия до их выдачи монтажным бригадам.

Используйте план выборочного контроля на основе оценки рисков для проверки размеров, состояния покрытия, целостности облицовки, идентификации прокладок и маркировки. Увеличивайте объем выборки при изменении партий, поставщиков или условий транспортировки.

Фиксируйте несоответствия с фотографиями, идентификацией трубы, местоположением, описанием и принятым решением. Четкие доказательства поддерживают обсуждения с поставщиком и предотвращают несанкционированное использование забракованных материалов.

Перед прокладкой в траншее подтвердите, что разработка выемки, устройство постели, грузоподъемное оборудование и методы обращения соответствуют утвержденной технологической инструкции и не повреждают защитные системы.

Во время сборки соединений проверяйте чистоту, положение прокладки, смазку, выравнивание и глубину вставки. Во время испытаний давлением контролируйте испытательное давление, продолжительность, наблюдения за утечками и меры безопасности.

Окончательные передаточные записи должны включать места монтажа, прослеживаемость труб и фитингов, результаты испытаний давлением, записи о ремонте, доказательства дезинфекции при необходимости и утвержденные отклонения.

Заключение: рассматривайте соответствие EN 545 как управляемую систему качества

Для сетей питьевого водоснабжения выбор труб из высокопрочного чугуна по EN 545 должен основываться на подтвержденном качестве материала, размерах, защитных системах, целостности соединений и документированных результатах испытаний.

Наилучший результат в области качества достигается путем объединения заводского одобрения, приемочного контроля, надзора за монтажом и итоговых записей в единый прослеживаемый процесс контроля.

При последовательном применении этих проверок группы качества и безопасности могут принимать обоснованные решения о приемке, одновременно защищая здоровье населения, снижая риск утечек и поддерживая долгосрочную эффективность сети.
