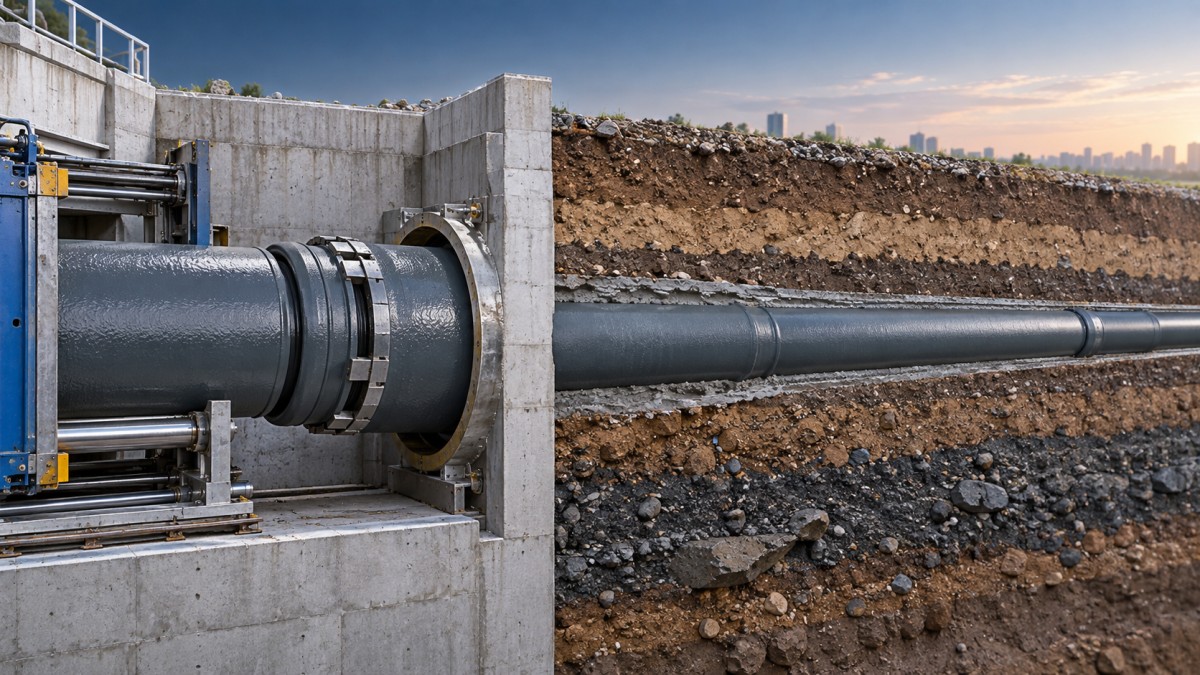

Указание труб из высокопрочного чугуна EN 545 для бестраншейной реконструкции водопроводных сетей

Бестраншейная реконструкция водопроводных магистралей позволяет защитить дороги, сократить нарушения поверхности и уменьшить период воздействия на движение транспорта или близлежащие объекты. Однако при этом риски концентрируются под землей: после начала монтажа труба должна выдерживать протягивание, продавливание, локальное давление грунта, изменения направления и рабочее давление реконструируемой магистрали. Поэтому выбор трубы из высокопрочного чугуна EN 545 следует начинать с метода монтажа и подтвержденных грунтовых условий, а не только с номинального диаметра.

Ключевое решение заключается в выборе комплексной трубопроводной системы, включающей напорную трубу, соответствующую EN 545, соединения, рассчитанные на ожидаемые осевые и угловые перемещения, антикоррозионную защиту, соответствующую грунтовой среде, и размеры, совместимые с бестраншейным методом. Прочность тела трубы важна, однако эффективность реконструкции часто в равной степени зависит от фиксации соединений, монтажных нагрузок, геометрии котлованов и деталей переходов к существующим подключениям.

Начните с метода реконструкции, поскольку он определяет требования к трубе

Термин «бестраншейный» охватывает несколько методов с существенно различающимися механическими требованиями. Разрушение существующей трубы, протяжка новой трубы внутри старой, горизонтально направленное бурение, управляемое бурение и короткие участки, монтируемые продавливанием, создают разные нагрузки на изделие. Спецификация, подходящая для замены открытым способом, может оказаться неполной для протяжного или фиксированного монтажа.

• Протяжка внутри существующей трубы: Новая труба вводится через существующую трубу-футляр. Ключевыми факторами становятся наружный диаметр, конфигурация раструба, профиль соединения, пространство входного котлована и трение при вводе. Также необходимо гидравлически оценить уменьшение внутреннего диаметра после реконструкции.
• Разрушение существующей трубы: Замещающая труба может подвергаться значительным тяговым усилиям и неравномерному сопротивлению со стороны разрушенной старой трубы и окружающего грунта. Конструкция должна предусматривать четкую схему передачи нагрузки и систему соединений, которая не разъединится под монтажным растяжением.
• Направленное бурение или управляемый монтаж: Необходимо совместно оценивать кривизну, устойчивость скважины, тяговые нагрузки, управление буровым раствором и угол входа. Допустимое отклонение в каждом соединении не заменяет контроля общего радиуса скважины.
• Продавливание из котлованов: Сжимающие нагрузки, выравнивание, передача усилия и защита торцов требуют специальной инженерной проработки. Не следует считать стандартные раструбные соединения пригодными для передачи усилия продавливания, если вся система не спроектирована для этой цели.

До выпуска закупочной спецификации запросите у монтажного подрядчика информацию о предлагаемом методе, максимальном монтажном усилии, ожидаемой кривизне, размерах котлованов и предполагаемых препятствиях. Это исходные данные для проектирования, а не детали площадки, которые следует решать после поставки.

Определите рабочие условия до выбора класса давления и конструкции стенки

Трубы из высокопрочного чугуна EN 545 предназначены для систем водоснабжения, однако в проектной спецификации следует указать фактические рабочие условия: нормальное рабочее давление, ожидаемое гидроударное давление, испытательное давление, статический напор и любые вакуумные или переходные режимы, возможные при заполнении, опорожнении или работе насосов. Выбор класса давления необходимо согласовать с этими значениями и диаметром, а не рассматривать как стандартную позицию спецификации.

Конфигурация трубы K9 может быть подходящей, если это подтверждается гидравлическим и конструктивным расчетом. Данные поставляемой продукции длятрубы из высокопрочного чугуна K9 включают диапазон размеров DN80–DN2600, рабочее давление 1,0–1,6 MPa, предел прочности на растяжение не менее 420 MPa и относительное удлинение не менее 10%. Эти значения являются полезной отправной точкой, но не отменяют необходимости подтверждения условий гидроудара, бестраншейных монтажных нагрузок и ограничений подключения для конкретного проекта.

Не указывайте требование по давлению без уточнения, относится ли оно к непрерывной эксплуатации, гидростатическим испытаниям или переходным режимам. Неоднозначная формулировка давления может привести к поставке трубы, которая выглядит достаточной при нормальной эксплуатации, но не была оценена для наиболее сложного этапа своего жизненного цикла.

Выбор соединений обычно является решающим фактором успеха или неудачи бестраншейной спецификации

В традиционных подземных трубопроводах гибкие раструбные соединения могут компенсировать ограниченное угловое отклонение и подвижки грунта, сохраняя герметичность. Эта гибкость остается ценной при реконструкции, особенно при ограниченном пространстве котлованов или неизбежной незначительной корректировке трассы. Однако гибкое соединение не является автоматически фиксированным соединением.

Если метод монтажа создает продольное тяговое усилие, если упорные блоки не могут воспринимать распорное усилие или если будущие подвижки грунта могут создавать осевые силы, в спецификации должна быть определена подходящая стратегия фиксации. Она может включать самофиксирующиеся соединения, расчетные фиксированные участки или инженерно спроектированные анкеровки на отводах, тройниках, клапанах и в точках подключения. Необходимый подход зависит от расчетного случая нагрузки и конфигурации сети.

Вопросы, которые необходимо решить в ведомости соединений

• Будет ли трубопровод при монтаже протягиваться, продавливаться или подвергаться обоим воздействиям?
• Каково максимальное ожидаемое тяговое усилие с учетом трения и запаса?
• Требуется ли отклонение соединений для соблюдения проектной трассы и каково допустимое отклонение на одно соединение?
• Расположены ли отводы или изменения направления в стесненной зоне котлована?
• Как будет контролироваться распорное усилие на клапанах, ответвлениях к гидрантам, тупиковых участках и переходах?
• Подходит ли уплотнительное кольцо для транспортируемой воды и указанных условий монтажа?

Указывайте тип соединения для каждого соответствующего участка трубопровода, а не перечисляйте несколько альтернатив без распределения областей их применения. Раструбные, фланцевые и самофиксирующиеся соединения выполняют разные функции. Фланцевые трубы часто применяются в камерах, на подключениях к оборудованию или на коротких доступных участках, тогда как фиксированная система может потребоваться там, где осевые нагрузки должны передаваться по всей нитке трубопровода.

Проверяйте геометрию в котлованах, а не только по трассе

Многие ограничения бестраншейной реконструкции выявляются в стартовых и приемных котлованах. Длина трубы, удобная для транспортировки и укладки открытым способом, может быть сложна в обращении при ограниченной длине котлована, рабочем пространстве крана или угле ввода. Стандартные длины 6 m, включая длины, обрезанные до 5,7 m при необходимости, следует оценивать с учетом фактического рабочего пространства и проекта производства работ.

Оценивайте наружный диаметр по полному профилю соединения, а не только по номинальному проходу. При протяжке внутри существующей трубы зазор может быть уменьшен отложениями, деформациями, старыми соединениями, смещениями или локальными ремонтами. Обследование состояния может показать, что теоретически подходящая рабочая труба не пройдет определенный участок без очистки, локальной выемки грунта или применения альтернативного метода реконструкции.

Для криволинейных трасс различайте плавную кривизну трассы и резкие изменения направления. Плавная кривизна может компенсироваться допустимым отклонением соединений в пределах, установленных производителем. Резкие изменения обычно требуют фасонных частей или специально разработанных решений. Попытка провести трубопровод по радиусу меньше допустимого для системы соединений может повредить покрытия, перегрузить соединения или создать труднообнаруживаемые проблемы с герметичностью.

Указывайте защиту с учетом фактической среды

Бестраншейные работы могут подвергать покрытия труб абразивному воздействию при вводе и воздействию неизвестных грунтовых условий после монтажа. В спецификации следует определить систему наружной защиты, любую дополнительную защиту, требуемую по результатам инженерно-геологических изысканий, а также процедуру контроля или ремонта повреждений покрытия в котлованах и местах соединений.

Внутренняя облицовка заслуживает такого же внимания. Химический состав воды, условия осадкообразования, скорость потока и ожидаемый режим эксплуатации влияют на выбор облицовки и долгосрочные гидравлические характеристики. Избегайте общих формулировок, таких как «стандартная облицовка», если проект имеет известные ограничения по качеству воды или если реконструируемая магистраль будет подключаться к существующей системе с иными эксплуатационными характеристиками.

Если трасса проходит через агрессивный грунт, загрязненные территории или зоны воздействия блуждающих токов, проектная группа должна подтвердить подход к защите от коррозии до размещения заказа. Эти условия не решаются простым указанием более высокого класса толщины стенки. Конструкционная прочность и антикоррозионная защита устраняют разные риски.

Составьте закупочную спецификацию, которую можно проверить при поставке

Практичная спецификация позволяет проектной группе проверить поступающие на площадку материалы. В ней должны быть указаны применимый стандарт, номинальный диаметр, класс давления или требование к стенке, длина трубы, тип соединения, облицовка, наружное покрытие, требования к прокладкам, фасонные части, фиксирующие компоненты и требуемая документация. Также следует определить порядок идентификации обрезных длин, специальных элементов и переходов к существующим материалам.

Согласуйте поставку труб с последовательностью монтажа

Даже правильно спроектированная трубопроводная система может вызывать задержки, если фасонные части, прокладки, фиксирующие компоненты и переходные элементы рассматриваются как отдельные поздние закупки. Составляйте график поставки материалов на основе последовательности монтажа: компоненты стартового котлована, промежуточные длины труб, изменения трассы, соединения на приемном конце, клапаны и элементы для ввода в эксплуатацию. Подтвердите, что каждый компонент имеет совместимые размеры и интерфейсы соединений.

При приемочном контроле проверяйте маркировку, размеры, состояние покрытия, чистоту соединений, хранение прокладок и наличие требуемых фиксирующих элементов. Защищайте уплотнительные поверхности от песка и повреждений. При бестраншейных работах небольшой дефект в раструбе или прокладке может стать труднодоступным и дорогостоящим после ввода трубы в скважину или существующую магистраль.

Следовательно, наиболее надежная спецификация для трубы из высокопрочного чугуна EN 545 — это та, которая объединяет рабочее давление, монтажное усилие, поведение соединений, грунтовые условия и детали подключений в единый согласованный комплекс. Такой подход устанавливает для строительной команды четкие рабочие ограничения и снижает вероятность того, что подходящая труба будет использована с неподходящим методом бестраншейного монтажа.
