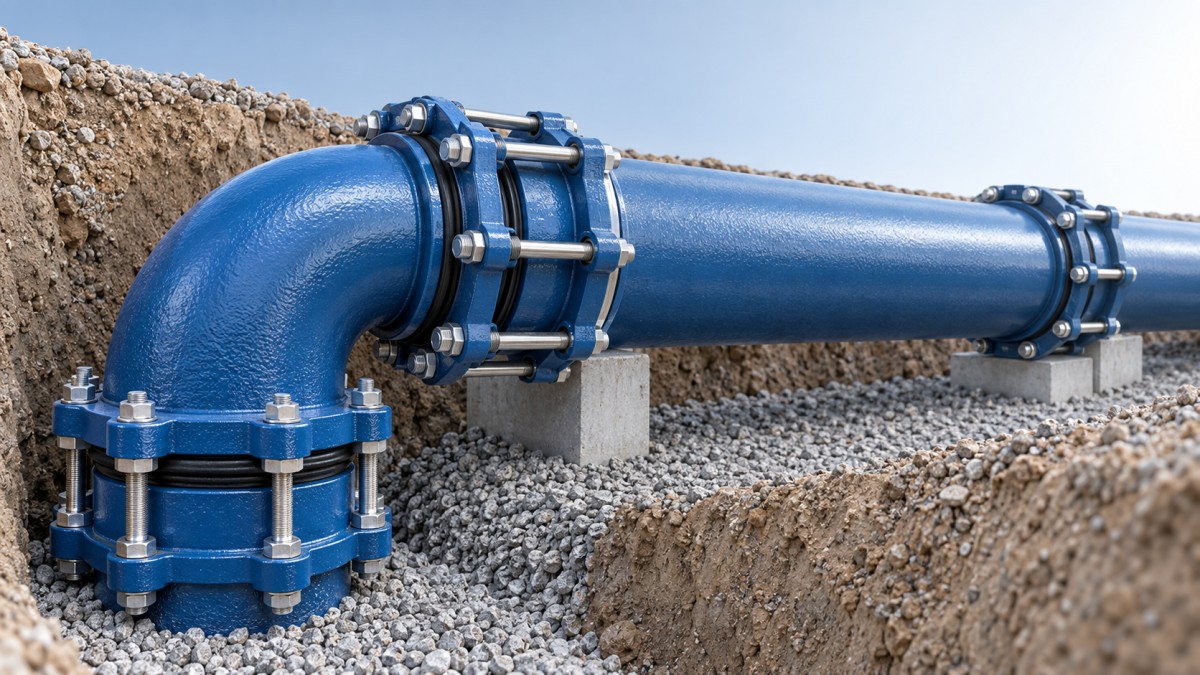

Варианты соединений труб EN 545, помогающие снизить риск монтажа на объекте

Выбор соединения для трубы из высокопрочного чугуна EN 545 следует начинать с условий трассы, а не с соединения, которое проще всего заказать. Соединение, хорошо работающее в прямой устойчивой траншее, может создать проблемы при монтаже там, где трубопровод меняет направление, проходит через слабый грунт, подключается к существующим объектам или может подвергаться смещению после обратной засыпки.

Для монтажных бригад практическая цель проста: проложить линию без принудительной установки концов труб, повреждения уплотнительного кольца, потери соосности или создания соединения, которое впоследствии будет сложно осматривать и ремонтировать. Раструбные, механические и неразъемные соединения могут быть подходящими, но они устраняют разные риски на площадке. Неправильный выбор часто становится очевидным только после испытаний под давлением или после закрытия траншеи.

Начните с оценки перемещений, доступа и соосности

Перед выбором типа соединения оцените участок трубопровода, где оно будет использоваться. Определите, является ли линия прямой и опирается ли она на прочное основание, меняет ли она направление, ограничено ли пространство траншеи и можно ли контролировать распорные усилия обычными методами анкеровки. Эти вопросы важнее общего предпочтения одного типа фитингов.

При монтаже труб из высокопрочного чугуна EN 545 также необходимо учитывать, что произойдет после выполнения соединения. Осадка, температурные перемещения, вибрация от близлежащего транспорта или оборудования, работа арматуры и изменения давления могут создавать нагрузку на соединение. Соединение не обязательно должно быть заметно ослаблено, чтобы находиться под угрозой: труба, слегка вытянутая за пределы расчетной глубины вставки, может снизить надежность герметизации и создать устранимое слабое место.

Наиболее полезный подход к выбору — сопоставить соединение с преобладающим риском при монтаже:

• Выбирайте гибкое раструбное соединение, если требуется быстрая сборка и ограниченная угловая регулировка на обычно устойчивой трассе.
• Выбирайте механическое соединение, когда контролируемая затяжка болтов, адаптация или подключение к нестандартным компонентам важнее скорости монтажа.
• Выбирайте неразъемное соединение, если осевое перемещение или распорное усилие невозможно надежно компенсировать окружающим грунтом, анкерными блоками или компоновкой трубопровода.

Раструбные соединения: эффективны при контролируемых условиях траншеи

Раструбные соединения широко применяются, поскольку обеспечивают быструю сборку с резиновым уплотнительным кольцом и не требуют болтов в каждом соединении. Когда гладкий конец трубы чистый, правильно смазан и вставлен до отметки, такое соединение может обеспечивать надежное соединение, допуская небольшое угловое отклонение. Это отклонение полезно для прокладки по плавной трассе без добавления лишних отводов.

Однако из-за скорости монтажники могут недооценить важность подготовки. Раструбное соединение не следует рассматривать как соединение, которое само исправит плохую соосность. Если труба входит в раструб под чрезмерным углом, под телом трубы остаются камни либо уплотнительное кольцо перекручено или смещено, соединение может выглядеть собранным, но оставаться подверженным утечкам.

Этот вариант обычно подходит для длинных участков с постоянными размерами труб, хорошим основанием траншеи и достаточным пространством для контролируемого использования монтажного оборудования. Он менее подходит там, где труба может подвергаться выдергивающему усилию, где выемка неустойчива или где короткая отрезная длина затрудняет сохранение соосности во время сборки.

Что предотвращает проблемы с раструбными соединениями

Канавка для уплотнительного кольца и само кольцо должны быть чистыми перед сборкой. Песок, остатки покрытия или сложенное уплотнительное кольцо могут нарушить герметизацию. Гладкий конец трубы следует проверить на наличие повреждений вокруг его фаски, поскольку шероховатая кромка может вывести уплотнительное кольцо из правильного положения. Наносите указанную смазку равномерным слоем; избыточное количество или неподходящая смазка могут притягивать загрязнения или ухудшать контроль при монтаже.

После вставки убедитесь, что контрольная метка или ориентир глубины вставки расположен по окружности так, как предусмотрено. Видимый неравномерный зазор является предупреждением о том, что труба может быть установлена с перекосом. Не используйте трубное соединение для возврата сильно смещенной линии в правильное положение. Сначала исправьте основание и соосность, затем выполните соединение заново.

Механические соединения: полезны там, где важны контроль и адаптивность

В механических соединениях используется уплотнительное кольцо, сжимаемое прижимным фланцем и болтами. Их монтаж занимает больше времени, чем монтаж раструбного соединения, но они дают практические преимущества в менее однородных условиях установки. Их часто рассматривают для фитингов, арматуры, ремонта, переходов и мест, где монтажникам необходимо соединение, которое можно затягивать в контролируемой последовательности.

Основной риск на площадке — неравномерная затяжка болтов. Если одна сторона прижимного фланца затягивается значительно быстрее другой, сжатие уплотнительного кольца может стать неравномерным, и соединение может герметизироваться нестабильно. Затягивайте болты равномерно крест-накрест, последовательно перемещаясь вокруг соединения, а не затягивая полностью по одному болту за раз. Это позволяет сохранить более равномерное положение фланца и снижает вероятность защемления или деформации уплотнительного кольца.

Механические соединения также требуют достаточного рабочего пространства. В узкой выемке может не хватить доступа для правильной установки, затяжки и осмотра болтов. Выбор этого типа соединения без учета пространства для инструмента может превратить удобное для ремонта соединение в медленную и неудобную монтажную задачу.

Неразъемные соединения предназначены для восприятия осевых усилий, а не только для сложных грунтовых условий

Неразъемное соединение выбирают, когда трубопровод должен противостоять усилиям, стремящимся разъединить секции труб. Такие усилия обычно возникают на отводах, тройниках, тупиковых участках, арматуре, переходах диаметра и в местах, подверженных распорным усилиям, связанным с давлением. Слабый грунт может усиливать опасения, но неразъемное соединение не следует выбирать только потому, что площадка выглядит сложной. Решение должно основываться на ожидаемом пути передачи усилий и способности смонтированной системы им противостоять.

Одна из распространенных ошибок — установка обычных раструбных соединений на отводе с предположением, что одна обратная засыпка предотвратит перемещение. Если линия находится под давлением до того, как окружающий грунт обеспечит достаточную опору, или если основание и уплотнение грунта неоднородны, соединение может сместиться. Неразъемная система обеспечивает более прямой способ передачи осевой нагрузки через трубопровод, однако она все равно требует правильной сборки и совместимых компонентов.

Неразъемное соединение не является автоматически лучшим решением везде. Оно увеличивает сложность материалов и монтажа. На устойчивой прямой трассе с подходящей конструкцией для контроля распорных усилий оно может быть не нужно. Используйте его там, где оно устраняет определенный риск перемещения, а не как замену надлежащей подготовке траншеи.

Не разделяйте трубы, фитинги и уплотнительные кольца при выборе

Работа соединения зависит от всей конструкции: геометрии раструба трубы, состояния гладкого конца, типа уплотнительного кольца, сопряжения фитинга, состояния покрытия и метода монтажа. Заказ этих компонентов по отдельности без подтверждения совместимости создает устранимую неопределенность на площадке. Это особенно актуально, когда проект включает трубы из высокопрочного чугуна, фитинги и резиновые уплотнительные кольца от нескольких поставщиков.

Комплексное производство может упростить эту проверку, поскольку трубы, фитинги и уплотнительные компоненты можно рассматривать как работающее соединение, а не как несвязанные изделия. Shanxi Datong Foundry Co., Ltd. производит трубы из высокопрочного чугуна, фитинги и резиновые уплотнительные кольца с применением объединенных процессов плавки и литья, что делает скоординированный выбор компонентов практическим вопросом при спецификации системы.

Такая же дисциплина применяется к специализированным решениям из высокопрочного чугуна. Для трассы распределения тепла такой продукт, кактруба для отопления, следует оценивать вместе с методом его соединения, условиями рабочей температуры, перемещениями трассы и компоновкой фитингов. Один только материал трубы не определяет, сохранит ли смонтированное соединение надежность.

Краткая проверка перед монтажом позволяет избежать большинства переделок

Перед сборкой первого соединения убедитесь, что поставленные концы труб, раструбы, уплотнительные кольца, фитинги и принадлежности для соединений соответствуют утвержденной конструкции соединения. Затем проверьте фактическую траншею, а не полагайтесь только на чертеж. Трасса могла измениться из-за условий разработки грунта, конфликтов с инженерными сетями или ограничений доступа.

1. Определите соединения рядом с отводами, арматурой, тройниками, переходами, пересечениями и короткими отрезками труб.
2. Подтвердите, требуется ли в каждом месте гибкость, регулировка болтами или осевая фиксация.
3. Проверьте внутренние поверхности раструбов, гладкие концы труб, уплотнительные кольца, болты и компоненты прижимного фланца на чистоту и повреждения.
4. Подготовьте основание так, чтобы тело трубы имело опору без точечной нагрузки под зоной соединения.
5. Осмотрите посадку соединения или затяжку болтов до того, как обратная засыпка скроет соединение.

Подходящее соединение трубы из высокопрочного чугуна EN 545 — не просто соединение с наименьшим временем сборки. Это соединение, соответствующее условиям перемещения, распорного усилия, доступа и соосности на трассе, при котором монтажники могут правильно выполнить и осмотреть соединение. Принятие этого решения до доставки материалов в траншею обычно является наиболее эффективным способом снизить риск утечек, потери времени и повторной разработки грунта.
