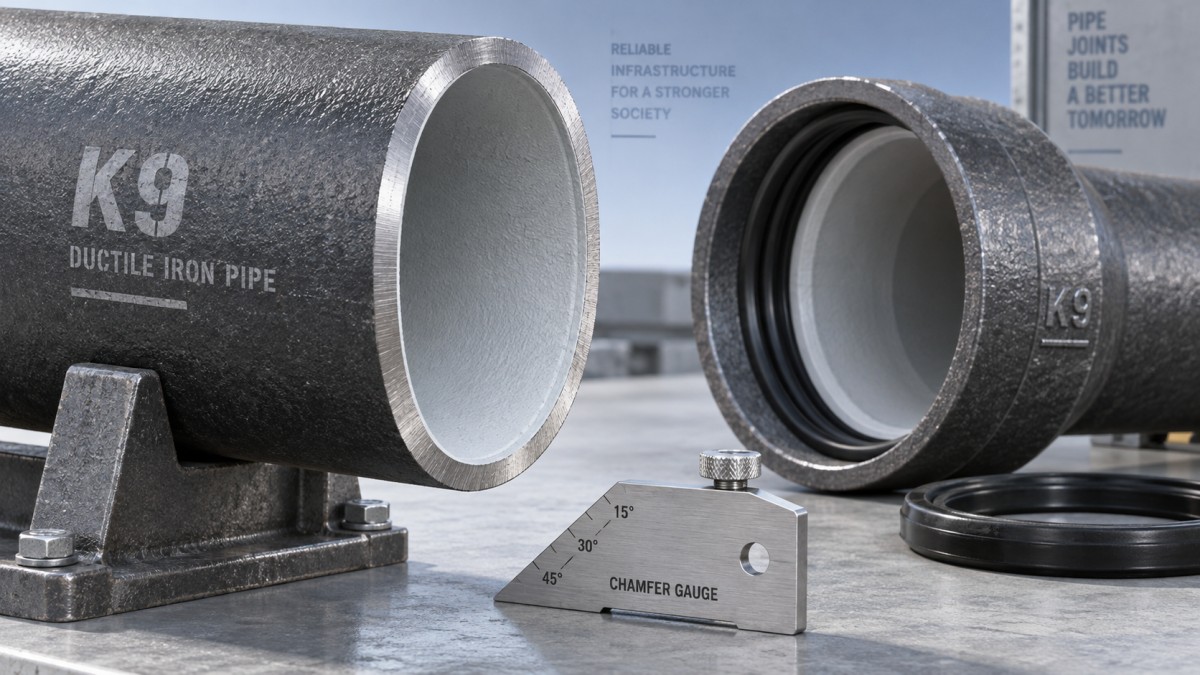

Как подготовить обрезанный конец трубы из высокопрочного чугуна K9 к сборке соединения

Отрезанный конец трубы из высокопрочного чугуна класса K9 готов к сборке соединения только в том случае, если его диаметр соответствует соединению, срез выполнен перпендикулярно оси трубы, кромка имеет требуемый профиль, а уплотнительная поверхность чистая и не повреждена. Удаление заметных заусенцев — лишь часть работы. Острая кромка может повредить резиновое уплотнительное кольцо, а конец увеличенного диаметра или овальной формы может помешать правильной вставке даже после тщательной шлифовки.

Перед резкой определите, с каким соединением будет собран новый конец трубы. Для стандартного раструбного соединения, механического соединения и соединения с фиксацией могут требоваться разные способы подготовки. Обозначение K9 указывает на класс толщины стенки трубы; оно не задает универсальные параметры фаски, глубины вставки или конструкции фиксатора.

Убедитесь, что в выбранном месте можно подготовить подходящий гладкий конец

Заводской гладкий конец изготовлен для соединения с соответствующим раструбом. При резке дальше по стволу трубы образуется новый гладкий конец, однако его участок по-прежнему должен соответствовать допустимым пределам наружного диаметра и овальности соединения. Не следует считать, что для резки подходит любое место на любой трубе.

Выберите место с учетом маркировки трубы, разрешающей резку, и размеров соединения. Если необходима проверка размеров, измерьте окружность в месте будущего среза и диаметр в нескольких направлениях. Измерение окружности помогает оценить диаметр, но само по себе не выявляет овальность. На всем участке, входящем в раструб, размеры должны оставаться в пределах допуска на требуемую глубину захода.

Осмотрите этот участок на наличие вмятин, глубоких царапин, неровностей литья и повреждений внутреннего покрытия. Шлифовка ствола увеличенного диаметра до тех пор, пока он не войдет в раструб, не является допустимым способом исправления на месте: она может уменьшить толщину стенки и создать неровную уплотнительную поверхность.

Для соединения с фиксацией перед началом работ выясните, как фиксатор взаимодействует с трубой. В некоторых конструкциях требуется специальный профиль гладкого конца, фиксирующий элемент или разрешенный способ подготовки на месте. Обычный обрезанный конец с фаской не заменяет автоматически заводской гладкий конец для соединения с фиксацией.

Выполните перпендикулярный срез, не повредив трубу и внутреннее покрытие

Подоприте и закрепите как остающуюся часть трубы, так и отрезаемый участок, чтобы они не перекатывались, не падали и не зажимали режущий инструмент. При работе на действующем трубопроводе перед началом работ изолируйте участок, сбросьте давление и слейте воду. Очистите рабочую зону и используйте средства защиты от летящих частиц, шума и пыли, образующихся при обработке трубы, покрытия и внутренней облицовки.

Разметьте линию реза по всей окружности трубы с помощью разметочного пояса или подходящего шаблона. Линия, проведенная только по видимой верхней поверхности, может привести к косому срезу. Используйте оборудование, подходящее для резки высокопрочного чугуна, и соблюдайте инструкции по его эксплуатации; непредусмотренный нагрев или неконтролируемая газовая резка могут повредить окружающий материал и защитные слои.

По мере завершения резки поддерживайте отрезаемую часть, не отламывая оставшийся участок. Отламывание может разорвать кромку или сколоть внутреннюю облицовку. Удалите рыхлые загрязнения, затем проверьте перпендикулярность торца оси трубы. Неровный срез может сделать метку глубины вставки неточной, а одну сторону конца приблизить к внутреннему ограничителю раструба сильнее, чем другую.

Удалите заусенцы и сформируйте правильный заходный профиль

Удаление заусенцев и снятие фаски выполняют разные задачи. Удаление заусенцев устраняет острые фрагменты, оставшиеся после резки. Фаска формирует заходную поверхность, позволяющую гладкому концу пройти через прокладку, не разрезая, не задирая и не смещая ее.

Удалите заусенцы с наружной кромки и открытого металла со стороны внутреннего проходного отверстия. Осторожно работайте рядом с цементно-песчаной или другой внутренней облицовкой: отслоившуюся облицовку необходимо устранить, но исправную не следует сошлифовывать только для того, чтобы кромка отверстия выглядела ровной.

Для раструбного соединения сформируйте наружную фаску по профилю, заданному для данного диаметра трубы и конструкции раструба. Единого угла или длины фаски, подходящих для всех соединений труб K9, не существует. Используйте чертеж подготовки соединения или профильный калибр. Неповрежденный заводской гладкий конец той же трубы и системы соединения может служить полезным визуальным образцом.

Обрабатывайте всю окружность равномерно. Готовая заходная поверхность должна плавно переходить в ствол трубы, без острых выступов, ступенек и отдельных плоских участков. Не допускайте распространения шлифовки на цилиндрическую поверхность, контактирующую с прокладкой. Слишком длинная или глубокая фаска может удалить материал, необходимый для правильного зацепления.

Для механических соединений и муфт может требоваться другая обработка кромки. Выполняйте предписанную подготовку, а не применяйте автоматически фаску для раструбного гладкого конца.

Проверьте всю окружность при хорошем освещении. Фаска, которая выглядит правильной сверху, снизу все еще может иметь острую кромку. Используйте подходящее средство для осмотра и не проводите голыми пальцами по свежесрезанному металлу.

Восстановите защиту открытых поверхностей до ввода конца в соединение

При резке и шлифовке обнажается металл и могут повреждаться прилегающие наружное покрытие или внутренняя облицовка. Перед оценкой зоны ремонта удалите стружку, абразивные частицы, пыль и отслаивающееся покрытие. Загрязнения, оставшиеся на гладком конце, при вставке могут попасть в зону контакта с прокладкой.

Восстановите защиту открытого металла и поврежденного покрытия с использованием системы, предусмотренной для трубы и транспортируемой среды. Для ремонта внутренней облицовки требуются совместимые материалы и прочные края вокруг поврежденного участка. Отслоившуюся, потрескавшуюся или отделившуюся облицовку необходимо отремонтировать до сборки; ввод конца в раструб не закрепит ее.

Отремонтированная поверхность должна быть гладкой, особенно в зоне контакта прокладки с трубой. Наплывы, потеки или комки толстого слоя покрытия могут нарушить герметичность или увеличить сопротивление при вставке. Перед нанесением смазки или перемещением трубы в раструб дождитесь, чтобы ремонтные материалы достигли состояния, необходимого для сборки.

Если при монтаже используетсяПредварительно изолированная труба из высокопрочного чугуна (тепловая сеть), резка также затрагивает изоляцию и наружный защитный слой. До резки определите необходимую длину открытого несущего трубопровода и способ закрытия стыка. Подготовка чугунного конца и восстановление изоляции — отдельные задачи, и обе должны соответствовать соединению.

Восстановите метку глубины вставки и подготовьте ответный раструб

После укорачивания трубы исходная метка глубины вставки больше не актуальна. Отмерьте расстояние от нового подготовленного конца и нанесите метку в соответствии с требованиями к данному соединению. Во время сборки метка должна оставаться видимой, чтобы можно было выявить неравномерную вставку или смещение после выравнивания.

Не используйте дно раструба как самодельный ограничитель глубины. Предусмотренное положение при сборке может включать зазор для перемещения или учитывать геометрию соединения. Если протолкнуть трубу до упора, она может оказаться за пределами требуемого положения.

Очистите раструб и посадочное место прокладки, затем проверьте уплотнительное кольцо на наличие порезов, деформации и внедрившихся загрязнений, а также убедитесь в правильности его установки. Используйте прокладку и смазку, предусмотренные для соединения и условий эксплуатации. Наносите смазку на поверхности, указанные в инструкции по сборке; избыток смазки не компенсирует неподходящий диаметр или грубую фаску.

Перед вставкой выровняйте трубу и раструб. Если соединение допускает угловой поворот, сначала выполните сборку в предписанном выровненном положении, а затем отклоните соединение на требуемый угол. Попытка силой вставить обрезанный конец в несоосный раструб может нагрузить одну сторону прокладки и скрыть дефект подготовки.

Если вставка затруднена, остановитесь и проверьте соединение

При входе гладкого конца в прокладку ожидается некоторое сопротивление, однако внезапная остановка, неравномерное вхождение или неожиданно большое усилие требуют проверки. Немедленное увеличение усилия может превратить устранимую проблему подготовки в повреждение уплотнительного кольца.

• Конец застревает при первом контакте: проверьте соосность, фаску по всей окружности и посадку прокладки.
• Сопротивление возрастает по мере входа ствола: проверьте наружный диаметр, овальность, утолщение покрытия и смазку.
• Метка глубины вставки подходит к раструбу неравномерно: проверьте соосность трубы, перпендикулярность среза и положение монтажного инструмента.
• Прокладка смещается или видна у входа в раструб: извлеките трубу и проверьте кольцо перед повторной сборкой.

После извлечения проверьте прокладку на повреждения и при необходимости замените ее. Перед повторной попыткой устраните причину. Дополнительное усилие при протяжке не исправит чрезмерный диаметр конца, острую кромку или смещенное кольцо.

Перед снятием монтажного оборудования проверьте положение трубы по метке глубины вставки по всей окружности и установите все элементы фиксации, предусмотренные конструкцией соединения. Если этого требует проект, ведите учет подготовки обрезанного конца и выполненных ремонтов. Готовый трубопровод по-прежнему необходимо осмотреть и испытать давлением в соответствии с установленными требованиями: плавное соединение деталей подтверждает успешность сборки, но герметичность должна оцениваться в составе смонтированной системы.
