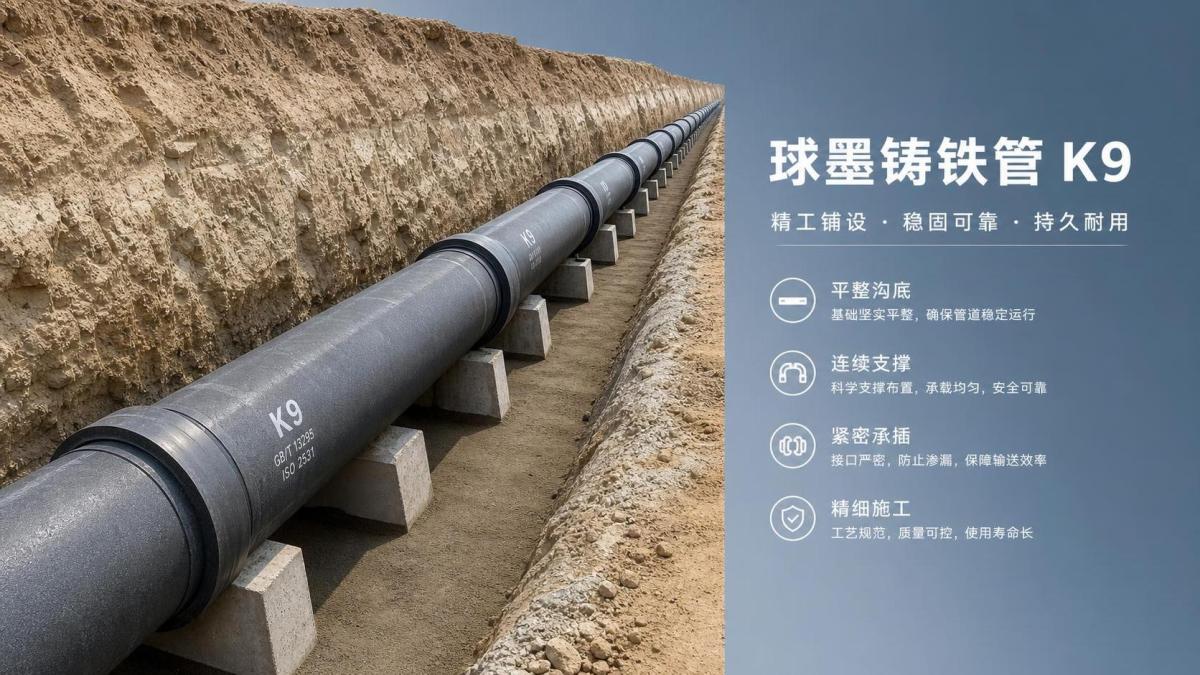

Ключевые риски монтажа труб из высокопрочного чугуна K9 в подземных трубопроводах

При установке Ductile Iron Pipe K9 в подземных трубопроводах даже небольшие ошибки могут привести к утечкам, нарушению герметичности соединений или долгосрочным проблемам с техническим обслуживанием. Для операторов и специалистов, работающих на объекте, понимание основных рисков монтажа имеет ключевое значение для обеспечения безопасности, долговечности и эксплуатационных характеристик трубопровода. В этой статье рассматриваются наиболее критические проблемы, на которые следует обратить внимание, а также приводятся практические рекомендации по надежной установке подземных трубопроводов.

Для большинства пользователей, ищущих информацию, реальный вопрос заключается не в том, достаточно ли прочна Ductile Iron Pipe K9, а в том, как избежать ошибок монтажа, сокращающих срок ее службы под землей. Основные риски обычно связаны с состоянием траншеи, ненадлежащей подготовкой основания, ошибками при обращении с соединениями, недостаточным контролем центровки и неудовлетворительным качеством обратной засыпки.

Специалистам на объекте также нужны практические рекомендации, которые можно сразу применять в работе. Им необходимо знать, что проверять перед опусканием секций труб, как защищать соединения при сборке, в каких случаях состояние грунта становится опасным и какие признаки указывают на возможные утечки или смещение трубопровода после засыпки.

Поэтому наиболее полезная статья должна быть сосредоточена на рисках строительной площадки, профилактических мерах и ежедневных эксплуатационных проверках. Общие описания свойств чугунных труб с шаровидным графитом здесь менее важны, чем практический контроль монтажа, поскольку эксплуатационные характеристики подземного трубопровода в значительной степени зависят от того, что происходит в траншее.

Почему качество монтажа важнее, чем ожидает большинство операторов

Ductile Iron Pipe K9 широко используется в подземных водопроводных и коммунальных сетях, поскольку сочетает прочность, устойчивость к давлению и долговечность. Однако эти преимущества могут быстро утратиться при непоследовательном выполнении монтажных работ, особенно в условиях неоднородного грунта, обводненных траншей или сжатых сроков реализации проекта.

В подземной эксплуатации труба не работает изолированно. Ее долгосрочная устойчивость зависит от взаимодействия ствола трубы, соединения, основания, опоры в зоне примыкания, окружающей обратной засыпки и нагрузки от траншеи. Даже труба с качественным материалом может преждевременно выйти из строя, если условия монтажа плохо контролируются.

Для операторов это является ключевым выводом: большинство проблем подземных трубопроводов начинается с предотвратимой ошибки на объекте, а не с базового дефекта трубы. Именно поэтому при работе с Ductile Iron Pipe K9 дисциплина монтажа не менее важна, чем характеристики изделия.

Риск 1: Ненадлежащая подготовка траншеи создает скрытые точки напряжения

Одним из наиболее распространенных монтажных рисков является укладка трубы в траншею, которая не была должным образом подготовлена. Неровное дно, рыхлые участки, камни или строительный мусор могут создавать сосредоточенные нагрузки на стенку трубы и приводить к осадке или повреждению покрытия.

Перед опусканием любой секции операторы должны убедиться, что дно траншеи соответствует проектным линии и отметке. Если в траншее имеются твердые выступы или мягкие неустойчивые участки, их необходимо предварительно устранить. Пропуск этого этапа часто вызывает проблемы с центровкой, которые становятся заметны только после обратной засыпки.

Вода в траншее является еще одним серьезным предупреждающим признаком. Насыщенное водой дно траншеи снижает устойчивость опоры и затрудняет контроль основания. При наличии грунтовых или дождевых вод необходимо выполнить водоотлив до продолжения укладки труб; в противном случае уложенная линия может сместиться или осесть неравномерно.

Риск 2: Недостаточная подготовка основания и опоры в зоне примыкания снижают устойчивость трубы

Даже при правильной разработке траншеи ненадлежащее основание может ухудшить эксплуатационные характеристики под землей. Слой основания должен обеспечивать непрерывную опору по всей длине ствола трубы, а не только в нескольких точках контакта. Зазоры под трубой создают концентрацию напряжений во время эксплуатации.

Опора в зоне примыкания особенно важна, поскольку она помогает передавать внешние нагрузки окружающему грунту. Если операторы не обеспечивают надлежащее уплотнение материала вокруг нижних боковых частей трубы, линия может стать уязвимой к деформации, смещению или нестабильности соединений под воздействием транспортных и грунтовых нагрузок.

Правильная практика предусматривает использование подходящего материала основания, его равномерную укладку и проверку того, что труба установлена устойчиво и не качается. Это кажется очевидным, однако именно это часто отличает подземные трубопроводы, сохраняющие устойчивость десятилетиями, от тех, которые требуют постоянного ремонта.

Риск 3: Ошибки при сборке соединений приводят к утечкам и выдергиванию трубы

Во многих случаях отказа подземных трубопроводов первой проблемной зоной становится соединение. Системы из чугунных труб с шаровидным графитом требуют точной сборки, чистых контактных поверхностей и правильного положения уплотнительной прокладки. Грязь, песок или повреждения внутри раструба могут препятствовать надлежащей герметизации и впоследствии привести к утечке.

Перед использованием операторы должны проверять каждую прокладку и убеждаться в том, что она правильно установлена в соответствии с конструкцией соединения. Смазку необходимо наносить согласно рекомендациям, поскольку неравномерное или недостаточное нанесение может привести к перекручиванию прокладки или увеличению сопротивления при сборке.

Нарушение центровки при соединении является еще одной распространенной ошибкой. Если гладкий конец входит в раструб под неправильным углом, прокладка может завернуться или соединение не достигнет требуемой глубины вставки. Это создает скрытый дефект, который может пройти визуальную проверку, но проявиться под давлением или при перемещении грунта.

В местах, где подземные системы соединяются с арматурой, клапанами или фасонными изделиями, столь же важен тщательный контроль сопряжений. В некоторых схемах трубопровода может использоваться такой компонент, как шаровой клапан, и плохая центровка соединений в этих местах может увеличить локальные напряжения.

Риск 4: Неправильное обращение повреждает покрытие, поверхности соединений или концы труб

Монтажные риски возникают еще до того, как труба попадает в траншею. Грубая разгрузка, волочение, удары грузоподъемного оборудования или укладка штабелем без защиты могут повредить наружное покрытие, раструб или гладкий конец трубы. Впоследствии такие повреждения могут стать очагами коррозии или препятствиями для сборки соединения.

Операторы должны использовать подходящие стропы и способы обращения, исключающие контактные удары металла о металл. Концам труб следует уделять особое внимание, поскольку даже небольшая деформация или повреждение поверхности может помешать правильной сборке соединения. Перед продолжением монтажа поврежденный конец необходимо тщательно осмотреть.

Бригады на объекте иногда обращают внимание только на видимые трещины или крупные вмятины, однако небольшие дефекты также имеют значение. Потертости покрытия и загрязнения на уплотнительных поверхностях могут поначалу не выглядеть серьезными, но способны сократить срок службы под землей, где проведение осмотра и ремонта затруднено.

Риск 5: Плохой контроль линии и отметки вызывает долгосрочные эксплуатационные проблемы

Для подземных трубопроводов необходима стабильная центровка, а не только успешное соединение одной трубы с другой. Если линия и отметка отклоняются в процессе монтажа, в готовой системе могут возникнуть неравномерное распределение нагрузки, проблемы с отводом воды и повышенные напряжения в соединениях или фасонных изделиях.

Этот риск становится более серьезным на длинных участках трубопровода или в местах изменения направления траншеи. Операторы должны регулярно проверять центровку, а не ждать, пока будет установлено несколько секций. Небольшие отклонения легче исправить на раннем этапе, чем после частичной обратной засыпки траншеи.

В системах, связанных с самотечным движением жидкости, ошибки отметки могут напрямую влиять на характеристики потока. Даже в напорных системах плохая центровка способна снизить конструктивную надежность в местах взаимодействия трубы с отводами, ответвлениями, участками с фиксацией или близлежащими конструкциями. Поэтому точность укладки является практическим эксплуатационным вопросом, а не только требованием геодезического контроля.

Риск 6: Неправильная обратная засыпка подрывает надежность всей конструкции

Многие операторы недооценивают, насколько конечные эксплуатационные характеристики зависят от обратной засыпки. Если крупные камни, мерзлый материал или неподходящий грунт укладываются слишком близко к трубе, ударные и точечные нагрузки могут повредить покрытие или ухудшить качество опоры вокруг ствола трубы.

Обратную засыпку следует выполнять контролируемыми слоями с равномерным уплотнением по обеим сторонам трубы. Неравномерное уплотнение может вытолкнуть линию из проектного положения или оставить участки без опоры. Тяжелое уплотняющее оборудование нельзя использовать слишком близко к трубе до формирования достаточного защитного слоя грунта.

Спешка при обратной засыпке часто становится причиной будущих работ по техническому обслуживанию. Подземный трубопровод может пройти первоначальную проверку, но позднее столкнуться с осадкой, нагрузками на соединения или просадкой поверхности из-за того, что окружающий грунтовый массив не был правильно сформирован во время монтажа.

Что операторы должны проверить перед приемкой установленной секции

Перед переходом к следующей секции операторы должны проверить состояние траншеи, непрерывность основания, состояние прокладки, глубину вставки, центровку и качество начальной обратной засыпки. Эти проверки просты, но гораздо эффективнее попыток выявить дефекты после засыпки трубопровода.

Полезной привычкой на объекте является рассмотрение каждой установленной секции трубы как контрольной точки. Если при сборке приходится прилагать чрезмерное усилие, труба качается после укладки или соединение выглядит неравномерным, работу следует приостановить до установления причины. Скорость никогда не должна заменять проверку.

Также полезно согласовывать качество материалов с качеством монтажа. Надежный производитель может способствовать лучшим результатам на объекте, поставляя стабильные по качеству трубы, фасонные изделия и уплотнительные компоненты. Shanxi Datong Foundry Co.,Ltd., расположенная в промышленном парке Чуаньди уезда Цзэчжоу, является интегрированным производственным предприятием, специализирующимся на выпуске чугунных труб с шаровидным графитом, фасонных изделий и резиновых уплотнительных колец с использованием объединенных процессов плавки и литья.

Если схема системы включает дополнительные компоненты управления, например шаровой клапан, операторы должны проверять переходы и зоны соединений с такой же тщательностью, как и соединения прямых участков труб, поскольку эти места часто подвергаются повышенным эксплуатационным и конструктивным нагрузкам.

Заключение: Большинство рисков подземных трубопроводов обычно можно предотвратить

Основные риски при монтаже Ductile Iron Pipe K9 в подземных трубопроводах обычно очевидны: плохая подготовка траншеи, недостаточная опора основания, ошибки при сборке соединений, грубое обращение, отклонение линии и неправильная обратная засыпка. Ни одна из этих проблем не является редкой, и каждая из них может существенно сократить срок службы трубопровода.

Для операторов и специалистов на объекте главный вывод заключается в том, что надежность подземного трубопровода формируется поэтапно непосредственно в траншее. Тщательные проверки при подготовке, укладке, сборке соединений и обратной засыпке эффективнее предотвращают утечки и проблемы с техническим обслуживанием, чем любые корректирующие действия после засыпки.

Если Ductile Iron Pipe K9 монтируется при строгом контроле работ на объекте, она может обеспечить долговечность и эксплуатационные характеристики, предусмотренные конструкцией. Если пренебрегать требованиями монтажа, даже качественная трубная система может столкнуться с предотвратимыми отказами. При выполнении подземных работ именно качество монтажа обеспечивает долгосрочную ценность системы.
