Почему шаровые краны протекают после циклической работы и как операторы могут это устранить

Шаровой кран, который держит давление сразу после установки, но начинает протекать после многократных циклов открытия и закрытия, редко выходит из строя по одной простой причине. Циклическая работа изменяет условия контакта между шаром, седлами, уплотнениями штока, набивкой и приводом. Место утечки имеет значение: утечка в соединении корпуса, утечка по штоку и утечка через седло на выходной стороне указывают на разные неисправности и требуют различных корректирующих действий.

Наиболее важное правило — определитьгде происходит утечка, прежде чем затягивать болты, добавлять набивку или заменять весь кран. Кран, пропускающий среду в закрытом положении, имеет проблему с уплотняющей поверхностью. Выход среды вокруг штока указывает на повреждение набивки, уплотнительных колец или поверхности штока. Утечка на фланцах, резьбовых концах или в соединении корпуса обычно связана с установкой, прокладкой, крепежом или герметичностью границы давления, а не с неисправностью самого шара.

Почему циклическая работа изменяет герметичность крана

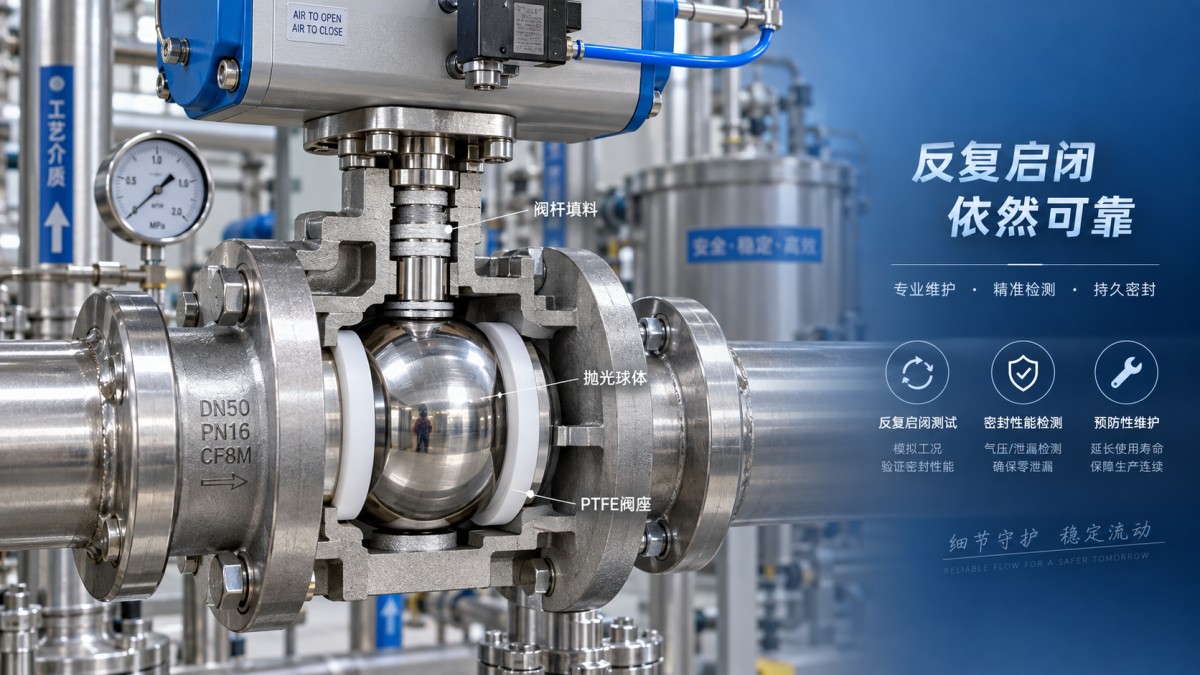

Шаровой кран герметизируется, когда эластичные седла прижимаются к полированной сферической поверхности шара. При каждом цикле шар поворачивается относительно этих седел. В чистых средах при совместимых условиях эксплуатации это движение является контролируемым и вызывает минимальный износ. В реальных системах частицы, колебания давления, температурные деформации, чрезмерный рабочий крутящий момент и неподходящие материалы могут постепенно повреждать уплотнительный интерфейс.

Многие утечки появляются после циклической работы потому, что кран эксплуатировался при перепаде давления, а не просто потому, что он достиг определенного числа циклов. Кран, закрывающийся при высоком давлении, должен перемещать шар при значительно большей нагрузке на седло. Если привод слишком мощный или ручка удлинена для увеличения рычага, шток и шар могут быть повернуты дальше положения, необходимого для надежной посадки. Это может деформировать мягкие седла, поцарапать шар или перегрузить набивку штока.

Частая частичная работа создает другую проблему. Стандартные шаровые краны предназначены главным образом для запорного режима «открыто/закрыто». Удержание шара в частично открытом положении для регулирования может создавать высокую локальную скорость и турбулентность на кромке седла. В жидкостях, содержащих твердые частицы, это ускоряет эрозию. В газовых средах падение давления на частично открытом кране может вызывать шум, вибрацию и повреждение седла. После эрозии уплотняющей кромки кран может выглядеть нормально закрытым, но допускать внутренний переток.

Соотнесите характер утечки с вероятной неисправностью

Краткий осмотр в безопасных изолированных условиях может предотвратить ненужную замену. Сбросьте давление, слейте или стравите среду из линии в соответствии с условиями эксплуатации и убедитесь, что накопленная энергия привода сброшена, прежде чем разбирать любую часть, находящуюся под давлением.

• Утечка через закрытый кран: Обычно ее причиной являются изношенные или химически разбухшие седла, поцарапанные поверхности шара, загрязнения между шаром и седлом, неправильная ориентация крана для данных условий эксплуатации или повреждение, вызванное закрытием при чрезмерном крутящем моменте.
• Утечка вокруг штока во время движения: Часто указывает на недостаточную регулировку набивки, износ набивки, повреждение уплотнительных колец штока, задиры на штоке или отклонение штока вследствие несоосности привода.
• Утечка из соединения корпуса: В двухсоставных или трехсоставных конструкциях проверьте уплотнения корпуса, состояние крепежа, последовательность затяжки болтов, коррозию в соединении и не снизила ли термоциклическая нагрузка сжатие прокладки.
• Утечка на концевых соединениях: Повреждение фланцевой прокладки, неравномерная нагрузка на болты, напряжение трубопровода, плохая герметизация резьбы, воздействие тепла сварки или несоосность более вероятны, чем внутренний дефект крана.

Не следует считать небольшую внешнюю утечку безвредной. Утечка по штоку может быстро усилиться, если набивка истирается при каждом цикле работы крана. Внутренняя утечка также может создавать эксплуатационный риск, когда предполагается изоляция перед техническим обслуживанием, отбором проб или работой с оборудованием ниже по потоку.

Износ седла часто является истинной причиной внутренней утечки

Мягкие седла, такие как PTFE и другие материалы на основе полимеров, обеспечивают надежное перекрытие во многих средах, однако их характеристики зависят от химической совместимости, давления, температуры и чистоты среды. При повышенной температуре седло может стать слишком мягким, затвердеть или потерять упругость после химического воздействия либо подвергнуться холодному течению под длительной нагрузкой. Ни одно из этих изменений не всегда очевидно снаружи крана.

Абразивные твердые частицы особенно опасны. Окалина, сварочный шлак, ржавчина, песок, мелкие частицы катализатора и фрагменты прокладок, поступающие из оборудования выше по потоку, могут застревать между поворачивающимся шаром и седлом. Одна твердая частица может оставить кольцевую царапину на шаре. Поскольку при каждой операции шар поворачивается через одну и ту же зону уплотнения, царапина становится путем утечки, который невозможно устранить никаким усилием на ручке.

Если при осмотре обнаружен чистый шар без видимых задиров, но кран все равно пропускает среду, осмотрите профиль седла и его посадочное гнездо. Сплющенное, выдавленное, треснувшее или необратимо сжатое седло больше не поддерживает равномерный контакт. В ремонтопригодном кране замена седел и уплотнений корпуса может восстановить работоспособность. В неремонтопригодной конструкции замена обычно надежнее, чем попытка компенсировать проблему повышением крутящего момента.

Утечка по штоку: затяжка не всегда является ремонтом

Набивка штока предназначена для создания контролируемого сжатия вокруг штока при сохранении возможности его вращения. Если гайка сальника или нажимная втулка набивки регулируются, небольшая и равномерная регулировка может устранить незначительную утечку. Затяжку следует выполнять постепенно и только в пределах инструкций производителя. Чрезмерное сжатие увеличивает рабочий крутящий момент, ускоряет износ набивки и может создать впечатление, что привод имеет недостаточную мощность.

Если утечка сохраняется после небольшой регулировки, осмотрите состояние штока вместо дальнейшей затяжки. Шток с задирами, коррозией, отложениями или изгибом быстро повредит новую набивку. Отклонение штока особенно важно для автоматизированных кранов. Неправильно выровненные монтажные кронштейны, ослабленные муфты или боковые нагрузки от привода могут вызывать неравномерную нагрузку при повороте крана. В результате может возникать периодическая утечка, проявляющаяся только в определенных положениях.

В кранах, работающих при повышенной температуре, после температурных изменений может происходить ослабление набивки. Проверка нагрузки набивки во время планового технического обслуживания является разумной мерой, но повторная регулировка без определения причины, связанной с температурой и материалом, лишь откладывает отказ.

Проблемы с крутящим моментом могут повредить исправный шаровой кран

Рабочий крутящий момент не следует рассматривать только как вопрос удобства. Внезапное увеличение усилия на ручке или тока привода может сигнализировать о загрязнении, разбухании седла, недостатке смазки в приводном механизме, где это применимо, несоосности или нагрузке, связанной с давлением. Принудительное прохождение крана через тяжелый цикл может скрутить шток, повредить соединение штока с шаром или деформировать седла.

Автоматизированные узлы требуют особого внимания. Слишком малый привод может остановиться до достижения краном полностью герметичного положения, оставляя узкий путь внутренней утечки. Слишком мощный привод может создавать разрушающий крутящий момент, если ограничители хода установлены неправильно. Привод также должен обеспечивать достаточный крутящий момент при фактическом перепаде давления и температуре, а не только в условиях стендовых испытаний без нагрузки.

Перед изменением настроек привода убедитесь, является ли кран полнопроходным или с уменьшенным проходом, определите направление давления, среду и требуемый режим герметичного перекрытия. Шаровой кран, используемый в качестве регулирующего устройства, может требовать другого типа клапана или специально разработанной регулирующей схемы. В системах, где главным образом требуется компактное перекрытие с меньшей потерей давления, но не требуется полнопроходной поток, можно отдельно оценитьдисковый затвор; его не следует считать прямым решением проблем загрязнения, напряжения трубопровода или несоосности привода.

Совместимость со средой — это вопрос технического обслуживания, а не только выбора

Когда шаровой кран начинает протекать после воздействия нового очищающего химического вещества, растворителя, ингибитора или технологической жидкости, проверьте каждый смачиваемый уплотнительный материал. Корпус крана может оставаться неповрежденным, в то время как седла, уплотнительные кольца и набивка теряют прочность, разбухают, усаживаются или становятся хрупкими. Температура может изменить результат оценки совместимости, поэтому материал, работающий при температуре окружающей среды, может не работать при повышенной температуре.

Циклические изменения давления также имеют значение. Быстрые изменения давления могут выдавливать материалы седел в зазоры или создавать повторяющиеся напряжения на кромке седла. В газовых средах давление, запертое в полости закрытого крана, может потребовать конструкции со сбросом давления из полости в зависимости от конструкции крана и условий эксплуатации. Это вопрос проектирования и безопасности, который следует проверять по документации на кран, а не решать путем модификации на месте эксплуатации.

Практическая последовательность корректирующих действий

Начните с эксплуатационных записей. Отметьте, появилась ли утечка после технического обслуживания, изменения технологического процесса, замены привода, необычного температурного воздействия или очистки трубопровода. Затем проверьте фактическое закрытое положение крана и убедитесь, что ручка, редукторный привод или ограничители хода привода не препятствуют полному закрытию.

При внутренней утечке промывайте линию только в том случае, если это допускается технологическим процессом и ограничениями производителя крана. Контролируемая промывка может удалить незакрепленные загрязнения, но не устранит царапины на шаре или деформацию седла. Если утечка сохраняется, изолируйте кран и осмотрите шар, седла, шток и уплотнения корпуса. Заменяйте поврежденные детали материалами, соответствующими фактическому сочетанию давления, температуры и среды, а не просто исходными материалами, если условия эксплуатации изменились.

При внешней утечке осмотрите фланцевые болты, регулировку набивки, крепеж корпуса и опоры трубопровода до снятия крана. Напряжение трубопровода может деформировать корпус крана или соединение и неоднократно нарушать герметичность новых прокладок. Необходимо исправить соосность и опоры; в противном случае та же утечка может вскоре появиться вновь после сборки.

После ремонта или замены выполните циклическое переключение крана в контролируемых условиях и проверьте как внешнюю утечку, так и герметичность перекрытия при соответствующем давлении. Полезным результатом является не просто сухой кран в состоянии покоя, а стабильная герметизация после многократной работы. Когда определена первопричина — повреждение седла, загрязненная среда, отказ набивки, чрезмерный крутящий момент, несовместимые материалы или монтажное напряжение — корректирующее действие становится конкретным и повторяемым, а не очередной временной регулировкой.
