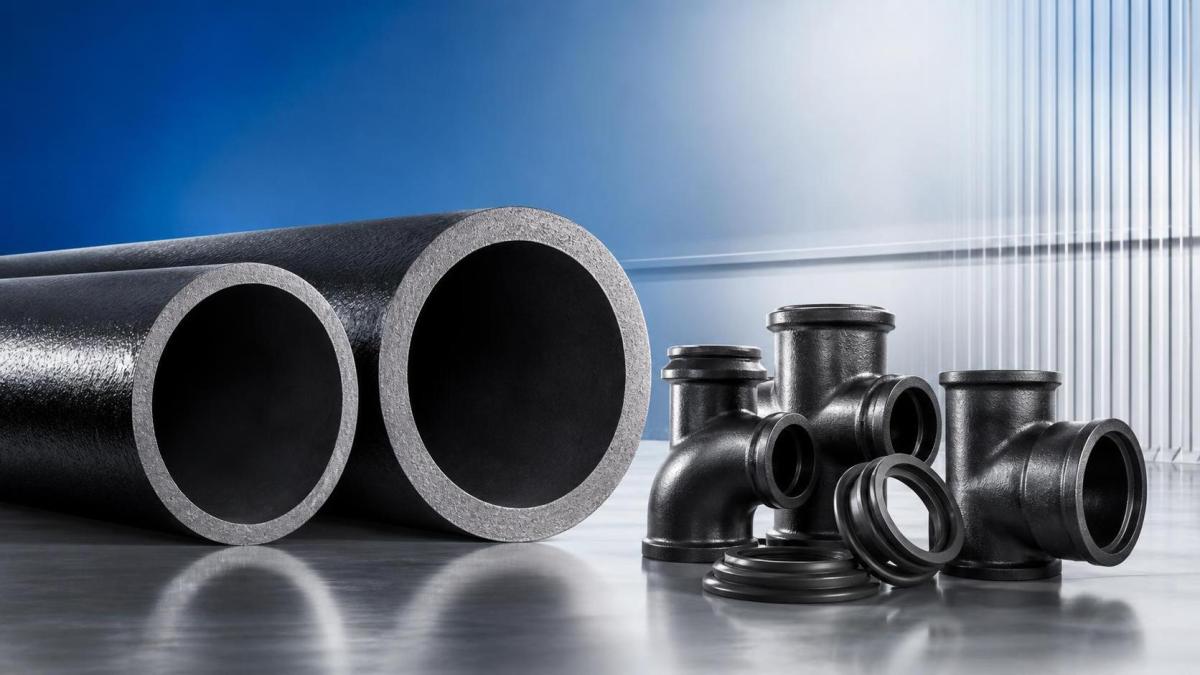

В чем разница между трубами K7 и K9?

При сравнении труб K7 и K9 ключевое различие заключается в толщине стенки, способности выдерживать давление и требованиях к применению. Для покупателей в отрасли труб из высокопрочного чугуна понимание различий между трубами K7 и K9 помогает обеспечить правильный баланс между стоимостью, долговечностью и эксплуатационными характеристиками. Shanxi Datong Foundry Co., Ltd., являясь интегрированным производителем труб из высокопрочного чугуна, фитингов и резиновых уплотнительных колец, предлагает надежные решения для различных трубопроводных проектов.

На практике вопрос о различиях между K7 и K9 обычно возникает после того, как проектная команда уже выбрала высокопрочный чугун в качестве материала труб. Остается определить, какой класс труб обеспечит необходимую механическую прочность без неоправданного увеличения затрат. Это важное различие, поскольку многие покупатели рассматривают K7 и K9 так, будто один класс просто «лучше» другого. В действительности это разные решения для разных проектных условий.

Что на самом деле означают K7 и K9

K7 и K9 — это обозначения классов, обычно используемые для труб из высокопрочного чугуна в соответствии с установленными отраслевыми стандартами. В целом, чем выше класс K, тем толще стенка трубы при одинаковом номинальном диаметре. Дополнительная толщина стенки одновременно влияет на несколько параметров: допустимые условия эксплуатации, устойчивость к повреждениям при транспортировке и обращении, допустимую внешнюю нагрузку и общий вес трубы.

Для большинства читателей практический вывод достаточно прост:

• Трубы K9 обычно имеют более толстые стенки, чем трубы K7.
• Такая толщина обычно обеспечивает больший запас прочности и более высокую способность выдерживать давление при проектировании и эксплуатации.
• Трубы K7 легче и могут быть более экономичными там, где условия эксплуатации не оправдывают дополнительную массу труб K9.

Однако сам по себе класс трубы не определяет, будет ли трубопровод «безопасным» или «небезопасным». Важны также способ монтажа, состояние траншеи, транспортные нагрузки, гидравлический удар, коррозионная среда и конструкция соединений. Неправильно выбранная труба K9 все равно может оказаться неподходящим решением, а правильно спроектированная линия K7 способна надежно работать десятилетиями.

Наиболее заметное различие: толщина стенки и вес

Проще всего понять разницу между трубами K7 и K9, рассмотрев поперечное сечение стенки. При одинаковом диаметре труба K9 имеет более толстую стенку, чем труба K7. Это означает большее количество металла на метр и, следовательно, больший вес.

Это влияет на закупку и реализацию проекта по нескольким направлениям:

• Стоимость материала: K9 обычно стоит дороже, поскольку содержит больше чугуна.
• Стоимость транспортировки: более тяжелые трубы могут увеличить расходы на фрахт и погрузочно-разгрузочные работы, особенно в экспортных проектах.
• Монтаж: больший вес может потребовать более высокой грузоподъемности подъемного оборудования на объекте.
• Устойчивость к повреждениям: более толстые стенки обычно менее подвержены повреждениям при погрузке, разгрузке и укладке.

Для зарубежных покупателей вопрос веса не является второстепенной деталью. Во многих экспортных сделках покупатели сосредотачиваются только на цене труб на условиях FOB, однако итоговая стоимость поставки может существенно измениться после учета морского фрахта, внутренней транспортировки и оборудования для разгрузки. На некоторых рынках выбор между K7 и K9 является одновременно инженерным решением и логистическим расчетом.

Способность выдерживать давление важна, но это не единственная причина выбора K9

Многие предполагают, что K9 выбирают только для работы при более высоком внутреннем давлении. Отчасти это верно, но такое объяснение неполно. Большая толщина стенки может обеспечивать более высокие характеристики при воздействии внутреннего давления, включая рабочее давление и переходные явления, такие как гидравлический удар. Однако в реальных трубопроводных системах K9 часто выбирают по более широкому кругу причин:

• большая глубина заложения;
• слабая или неоднородная опора со стороны грунта;
• интенсивное движение транспорта или значительные внешние поверхностные нагрузки;
• необходимость большего запаса прочности по требованиям владельца или консультанта;
• сложные условия обращения с трубами на строительной площадке.

Водопроводные магистрали муниципального назначения, промышленные системы водоснабжения и инфраструктурные проекты в развивающихся регионах часто отдают предпочтение K9, поскольку этот класс обеспечивает консервативную и широко принятую спецификацию. На некоторых экспортных рынках K9 стал коммерческим классом по умолчанию, даже если технически может быть достаточен более низкий класс. Это не всегда неэффективно. Иногда покупатели выбирают K9, поскольку стандартизация упрощает проведение тендеров, управление запасами и формирование требований подрядчиков.

Тем не менее избыточный выбор класса имеет свою стоимость. Если давление в линии невелико, глубина заложения стандартна, а состояние грунта контролируется, K7 в зависимости от применимого стандарта и результатов проектной проверки может быть полностью достаточным. Правильное решение должно основываться на инженерной оценке, а не на привычке.

В каких случаях K7 может быть целесообразен

Трубы K7 часто подходят для проектов, направленных на снижение стоимости и веса материала без ущерба для требуемых характеристик. Это может относиться к относительно стабильным условиям монтажа, системам с более низким давлением или проектам, в которых важна эффективность транспортировки. Более легкие трубы могут быть удобны в удаленных регионах с ограниченной инфраструктурой для обращения с грузами, а также там, где оптимизация загрузки контейнеров и затраты на разгрузочные работы имеют большое значение.

K7 также может рассматриваться для проектов, в которых:

• трасса трубопровода предусматривает предсказуемые условия устройства основания и контроль обратной засыпки;
• внешние нагрузки ограничены;
• скачки давления эффективно регулируются конструкцией системы;
• владелец располагает подробными гидравлическими и конструктивными расчетами, а не полагается на спецификации по умолчанию.

При этом не каждый поставщик располагает одинаковыми запасами всех классов, и не на каждом рынке K7 указывается одинаковым образом. Прежде чем рассматривать K7 как прямую замену, покупателям следует подтвердить его признание на местном рынке, соответствие проектному стандарту и одобрение консультанта.

Почему K9 чаще встречается в международных тендерах

В экспортном бизнесе K9 часто используется, поскольку обеспечивает удобный баланс между уверенностью в эксплуатационных характеристиках и знакомством рынка с этим классом. Многие подрядчики, коммунальные предприятия и консультанты хорошо знакомы с K9. Такая привычность снижает количество разногласий при техническом рассмотрении.

За этой тенденцией стоит несколько коммерческих причин:

• Удобство спецификации: K9 часто признается стандартным распространенным вариантом для водопроводных труб из высокопрочного чугуна.
• Меньший воспринимаемый риск: покупатели могут предпочитать дополнительную толщину стенки, чтобы избежать споров об ответственности за возможные отказы.
• Более широкие производственные возможности поставщиков: многие производители регулярно выпускают K9.
• Практичность управления запасами: дистрибьюторы могут предпочитать хранить наиболее востребованный класс.

Для закупочных команд это создает важный компромисс. Выбор K9 может сократить сложности технического рассмотрения, но одновременно увеличить стоимость проекта без пропорциональной эксплуатационной выгоды. Лучшие покупатели спрашивают не только: «Какой класс прочнее?», но и: «Какой класс обоснован проектом и принят всеми заинтересованными сторонами?»

Вопрос стандартов, который покупателям не следует игнорировать

Одним из распространенных источников путаницы является зависимость трактовки класса трубы от применимого стандарта на продукцию и проектной спецификации. Иногда покупатели сравнивают коммерческие предложения разных поставщиков, предполагая, что K7 и K9 универсально идентичны во всех контекстах. Это рискованно.

Трубы из высокопрочного чугуна обычно производятся в соответствии с такими стандартами, как ISO 2531, EN 545, EN 598, или специальными требованиями проекта. Однако точное соотношение между обозначением класса, размерами, системами покрытий, испытаниями и условиями эксплуатации необходимо проверять по соответствующей редакции стандарта и тендерной документации. Если консультант ссылается на один стандарт, а поставщик предлагает продукцию по другому, видимые различия в цене могут не отражать корректное сравнение сопоставимых изделий.

Как минимум покупателям следует проверить:

• предлагаемый стандарт и его редакцию;
• номинальный диаметр и эффективную длину;
• таблицу толщины стенки для указанного класса;
• систему внутренней облицовки и внешнего покрытия;
• тип соединения и совместимость прокладок;
• требования к гидростатическим испытаниям;
• требования к инспекции или сертификации третьей стороной.

Это особенно важно для проектов, связанных с питьевым водоснабжением, канализацией, централизованным теплоснабжением или коррозионно-агрессивными грунтовыми условиями. Класс трубы является лишь одной из составляющих эксплуатационных характеристик.

Распространенные ошибки при сравнении труб K7 и K9

Наиболее частая ошибка — сводить сравнение к одной фразе: «K9 прочнее, K7 дешевле». Хотя в целом это верно, такое упрощение может привести к неправильным решениям.

К другим ошибкам относятся:

• Игнорирование скачков давления: в некоторых системах статическое давление невелико, но переходные нагрузки могут быть значительными.
• Недооценка внешних нагрузок: транспортные нагрузки и условия заложения могут влиять на выбор сильнее, чем внутреннее давление.
• Сравнение только цены трубы: расходы на фрахт, монтаж, покрытия и эксплуатационные характеристики в течение жизненного цикла могут изменить результат.
• Предположение, что все поставщики обеспечивают одинаковое качество: важны производственный контроль, металлургические характеристики, стабильность размеров и нанесение покрытия.
• Использование класса вместо планирования защиты от коррозии: большая толщина стенки не отменяет необходимости в соответствующих покрытиях, облицовках или оценке грунта.

В тепловых или специализированных инфраструктурных сетях покупателям также может потребоваться выйти за рамки стандартных предположений о водопроводах. Например, если техническое задание предусматривает сохранение тепла и защиту трубы, может стать актуальным такое решение, как труба из высокопрочного чугуна с предварительной теплоизоляцией (тепловой трубопровод). Это связано не с прямым изменением сравнения K7 и K9, а с тем, что общие требования к системе переходят от простой транспортировки жидкости к комплексным теплотехническим характеристикам.

Как покупателям выбирать между K7 и K9

Процесс выбора несложен, но должен быть системным. Полезный алгоритм принятия решения включает следующие вопросы:

Каковы фактические условия эксплуатации?
Это муниципальный ответвительный трубопровод низкого давления, магистральная линия, промышленный трубопровод или система, подверженная частым гидравлическим ударам?

Каковы условия заложения и нагрузки?
Поведение трубы под землей в значительной степени зависит от качества монтажа, конструкции траншеи, основания, глубины засыпки и внешних нагрузок.

Что требует проектная спецификация?
Во многих тендерах решение уже частично определено документацией консультанта. Любое предлагаемое отклонение должно быть технически обосновано и официально утверждено.

Какова общая стоимость монтажа?
Более дешевый класс трубы может не обеспечить минимальную стоимость проекта, если возрастут сложность обращения с трубами, риск повреждений или задержки согласования.

Какова допустимая степень риска для владельца?
Некоторые операторы отдают приоритет длительному запасу эксплуатационной надежности и стандартизации активов. Другие ориентируются на оптимизацию капитальных затрат при тщательно контролируемых проектных предпосылках.

Именно здесь опытные производители создают дополнительную ценность — не навязывая один класс без учета обстоятельств, а согласовывая производство, размеры, покрытия и варианты соединений с реальными условиями проекта. В некоторых системах централизованного теплоснабжения или коммунальной инфраструктуры тот же покупатель, который оценивает класс по толщине стенки, может также рассматривать интегрированные форматы труб, такие кактруба из высокопрочного чугуна с предварительной теплоизоляцией (тепловой трубопровод), где механическая надежность и эффективность системы должны оцениваться совместно.

Что это означает для закупочных, инженерных и торговых команд

Для инженеров выбор между K7 и K9 является конструктивной и гидравлической оценкой. Для закупочных команд это также вопрос управления спецификацией. Для трейдеров и менеджеров по снабжению это превращается в задачу контроля рисков, включающую производственные возможности поставщика, документацию о соответствии, график поставки и риски, связанные с претензиями.

Покупателю, импортирующему трубы из высокопрочного чугуна из-за рубежа, не следует ограничиваться вопросом: «Можете ли вы поставить K9?» Более полезными будут следующие вопросы:

• Может ли поставщик предоставить требуемый стандарт и протоколы инспекций?
• Насколько стабильно контролируется толщина стенки в разных производственных партиях?
• Какие покрытия и облицовки входят в стандартную комплектацию?
• Как согласуются между собой соединения, прокладки и фитинги?
• Есть ли у поставщика опыт работы с аналогичными странами назначения и условиями проектов?

Поскольку Shanxi Datong Foundry Co., Ltd. объединяет выплавку и литье с производством труб из высокопрочного чугуна, фитингов и резиновых уплотнительных колец, интегрированная производственная модель может иметь практическое значение. Она обеспечивает лучшую координацию между основными компонентами трубопровода и может снизить риск несогласованности по сравнению с раздельными закупками. Для покупателей проекта это важнее общих заявлений о «высоком качестве».

Настоящее различие заключается не только в толщине, но и в соответствии требованиям

Итак, в чем разница между трубами K7 и K9? На техническом уровне K9 имеет более толстую стенку и обычно больший запас прочности, чем K7. На коммерческом уровне различие заключается в том, действительно ли проекту необходим этот дополнительный запас.

Если применение связано с более высоким давлением, сложными условиями монтажа, более строгими требованиями владельца или стремлением использовать широко признанный рыночный стандарт, K9 часто является более безопасным и более распространенным выбором. Если проектные условия хорошо изучены и контролируются, K7 может обеспечить более эффективный баланс характеристик и стоимости.

Самым разумным решением редко бывает автоматически самая тяжелая труба или самая дешевая труба на бумаге. Это класс, который соответствует фактическим условиям эксплуатации, отвечает применимому стандарту и является обоснованным с точки зрения инженерии, закупок, логистики и рисков на протяжении жизненного цикла.
