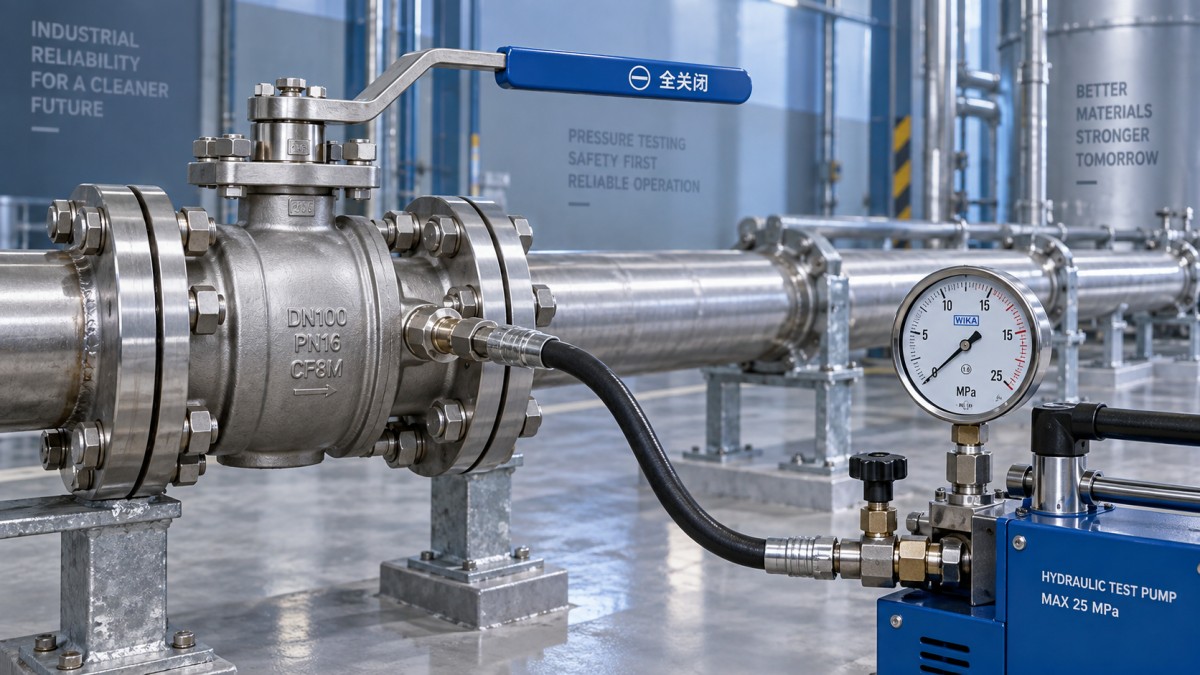

Испытание шаровых кранов давлением перед вводом в эксплуатацию: ключевые проверки качества

Шаровой кран, который выглядит исправным при монтаже, всё же может выйти из строя во время пусконаладочных работ, поскольку испытание давлением выявляет условия, не возникающие при обычном обращении: неоднородности литья, повреждённые седловые кольца, неправильную сборку, несоосность фланцев, утечку через шток или испытательную схему, нагружающую кран непредусмотренным образом. Основной контроль заключается не просто в достижении заданного давления. Необходимо подтвердить, что корпус крана, граница удержания давления, запорный механизм и смонтированные соединения работают в соответствии с требованиями применимого стандарта на арматуру и процедуры испытания трубопроводной системы.

Критерии приемки должны быть установлены до начала испытания. Для контроля и испытаний арматуры давлением обычно используются API 598 и ISO 5208, тогда как ASME B16.34 может устанавливать требования к расчётным параметрам давления и температуры для многих стальных клапанов. Применимая спецификация проекта, нормы для трубопроводов, паспорт клапана и инструкции производителя определяют фактические испытательную среду, давление, продолжительность выдержки, допустимую норму утечки и последовательность испытания. Эти документы следует согласовывать, а не считать взаимозаменяемыми: требование к испытанию корпуса не равнозначно требованию по герметичности седла, а заводское приемочное испытание не подтверждает автоматически исправность установленного клапана и его полевых соединений.

Разделяйте целостность границы давления и запорную способность

Пусконаладочное испытание должно различать две разные функции. Испытание корпуса проверяет целостность оболочки, удерживающей давление: отливки или поковки корпуса, концевых соединений, зон уплотнения крышки или штока, а также собранных соединений. Испытание седла подтверждает, способен ли закрытый шаровой кран изолировать давление через свои седла. Объединение этих функций в одно недокументированное испытание часто делает источник отказа неясным.

При испытании корпуса клапан обычно устанавливают в положение, предусмотренное утверждённой процедурой, полностью заполняют при использовании воды и контролируемо повышают давление. Инспекторы должны осматривать поверхность корпуса, шейки фланцев, резьбовые или сварные концы, зону сальникового уплотнения штока, соединения корпуса, сливные или вентиляционные пробки и любые устройства сброса давления из полости. Видимое отпотевание, капли, падение давления, не связанное со стабилизацией температуры, или деформация требуют расследования. Нанесение герметика для сокрытия дефекта не является корректирующим действием; причину необходимо выявить, документировать и оценить согласно соответствующему стандарту приемки.

Испытание седла требует полного закрытия клапана и подачи давления с указанной стороны запорного органа. Обычный шаровой кран с плавающим шаром может иметь предпочтительное направление давления для оптимальной нагрузки на седло, тогда как цапфовые конструкции и конструкции с двойным отсечением и сбросом имеют иные внутренние схемы уплотнения. Двунаправленную работоспособность никогда не следует предполагать только по внешнему виду шарового крана. Направление испытания должны определять маркировка клапана, паспорт и, при наличии, стрелка монтажа.

Конфигурация испытания может создавать ложные отказы или скрывать реальные

Многие кажущиеся отказы клапанов возникают из-за испытательной схемы. Глухие фланцы, временные вставки, испытательные коллекторы, шланги, манометры и изолирующие устройства должны быть рассчитаны на планируемое испытательное давление. Негерметичное временное соединение может быть ошибочно принято за утечку через седло; напротив, второй оставленный закрытым изолирующий клапан может не дать давлению достичь проверяемого клапана.

Положение клапана также имеет значение. Шаровой кран не следует оставлять частично открытым, если это прямо не требуется процедурой. В частично открытом положении высокоскоростное заполнение или опорожнение может повредить мягкие седла, а давление, запертое в полости корпуса, способно привести к вводящим в заблуждение наблюдениям. При гидростатическом испытании из клапана и испытательного участка необходимо удалить воздух. Захваченный воздух снижает достоверность испытания и при разрушении компонента высвобождает значительно больше энергии, чем вода.

Пневматические испытания требуют значительно более строгого контроля, поскольку сжатый газ быстро высвобождает накопленную энергию. Их следует применять только там, где гидростатическое испытание непрактично или запрещено условиями эксплуатации системы, материалами, требованиями чистоты или риском замерзания, и только по утверждённой процедуре. Зоны отчуждения, ступенчатое повышение давления, откалиброванные средства измерения, закреплённое временное оборудование и документированный аварийный план являются основными мерами контроля, а не административной формальностью.

Проверьте клапан перед подачей давления

Испытание давлением не может компенсировать неполный входной или монтажный контроль. Идентификационные данные клапана должны соответствовать перечню линий и изометрической схеме трубопровода: условный размер, класс давления или номинальное давление PN, материалы корпуса и внутренних деталей, концевое соединение, тип прохода, способ привода и обозначение среды. Клапан с уменьшенным проходом может быть технически приемлем для изоляции, но способен повлиять на пропуск внутритрубных очистных устройств, промывку, пропускную способность и расчёты потерь давления. Эти вопросы относятся к проектированию и должны быть решены до испытания, а не после ввода линии в эксплуатацию.

Осмотрите шар, седла и проходное отверстие там, где они доступны. Строительный мусор, сварочный шлак, напыление краски, песок, упаковочный материал или повреждённые защитные колпачки могут повредить мягкое седло при первом срабатывании. Перед испытанием клапан следует привести в действие на полный ход, контролируя крутящий момент и ход на предмет аномального сопротивления. Ручные рычаги должны быть надёжно закреплены и правильно проиндексированы. Редукторные приводы и исполнительные механизмы требуют проверки ограничителей открытого и закрытого положения, местной индикации положения, безопасного положения при его применимости, а также любых блокировок или разрешающих сигналов, связанных с системой.

Особого внимания заслуживает уплотнение штока. Клапан может успешно пройти испытание закрытого седла, но давать утечку через набивку при срабатывании или после стабилизации давления. Проверьте регулировку сальника согласно инструкциям производителя; чрезмерная затяжка может увеличить рабочий крутящий момент и сократить срок службы набивки, тогда как недостаточное поджатие может допустить утечку по штоку. Для клапанов, оснащённых набивкой для контроля выбросов или специальной огнестойкой конструкцией, соответствующие требования к сертификации и сборке должны оставаться прослеживаемыми в записи о качестве.

Установленные фланцевые соединения требуют собственной логики контроля

В системах трубопроводов из высокопрочного чугуна шаровой кран часто соединяется через фланцевые адаптеры, соединения с фиксацией или фланцевые фитинги, а не приваривается непосредственно к стальной линии. Поэтому контроль стыков столь же важен, как и контроль клапана. Подтвердите совместимость уплотнительных поверхностей фланцев, тип и размеры прокладки, класс болтов, длину болтов, применение шайб в предусмотренных случаях и последовательность затяжки. Неравномерная нагрузка на болты или прокладка, выбранная для неправильного профиля уплотнительной поверхности, могут вызвать утечку, ошибочно отнесённую к корпусу клапана.

Выравнивание трубопровода следует проверить перед окончательной затяжкой болтов. Клапан не должен использоваться для подтягивания несоосных концов труб в требуемое положение. Трубы, фитинги и клапаны из высокопрочного чугуна имеют различную геометрию, массу и требования к опорам; внешние изгибающие нагрузки, передаваемые через фланцевый шаровой кран, могут деформировать соединение или ухудшить рабочий крутящий момент. До испытания необходимо установить достаточные опоры, особенно вокруг тяжёлых клапанов с приводом и клапанных камер, где перемещение труб без опоры может нагружать сборку.

Испытание давлением также не доказывает устойчивость ко всем эксплуатационным переходным процессам. Гидравлический удар, циклы пуска и остановки насоса, быстрое закрытие клапана и характер выпуска воздуха могут создавать кратковременные условия давления, отличающиеся от статического испытания. Если режим работы предполагает частое срабатывание или воздействие скачков давления, убедитесь, что номинальное давление клапана, материал седла, время закрытия привода и анализ гидравлических ударов в системе совместимы с предполагаемой эксплуатацией.

Контроль средств измерения и записи испытаний определяют обоснованность результата

Результат испытания имеет смысл только при достоверном показании давления. Манометры или преобразователи должны иметь действующий статус калибровки, подходящий диапазон измерения и достаточное разрешение для выявления значимого изменения давления. Манометр со слишком высоким диапазоном полной шкалы может скрыть небольшую, но существенную потерю; прибор, работающий вблизи своего предела, подвержен повреждению и низкой точности. В точке испытания должно быть доступно как минимум одно читаемое показание, а процедура может требовать дополнительных приборов на удалённых или возвышенных участках для учёта гидростатического напора.

Перед объявлением потери давления необходимо дать системе стабилизироваться. Изменения температуры воды, упругое расширение шлангов, усадка прокладки и удаление остаточного воздуха могут изменить показание без наличия утечки. В записи контроля должны быть указаны бирка клапана, производитель и модель при наличии, размер и номинальные параметры, испытательная среда, испытательное давление, время начала и окончания, условия окружающей среды при необходимости, идентификаторы приборов, положение клапана, применённое направление испытания, наблюдаемая утечка и принятое решение.

Если шаровой кран является частью автоматизированной системы регулирования давления, границу испытания необходимо определять тщательно. Смежныйгидравлический регулирующий клапан, предохранительный клапан, байпас или пилотный контур могут изменять распределение давления либо непреднамеренно обходить проверяемый изолирующий клапан. Временная изоляция должна сохранять защиту безопасности, где это требуется, и сниматься только в рамках контролируемых процедур восстановления.

Распространённые ошибки приемки

• Считать отсутствие видимой внешней утечки полным соответствием. Клапан может оставаться сухим снаружи при недопустимой утечке через закрытые седла.
• Испытывать только в одном направлении потока. Это может не выявить проблему с направленным седлом или неправильную ориентацию при монтаже.
• Использовать системное испытательное давление без подтверждения пределов клапана. Необходимо проверить применимый номинал давления и температуры и утверждённое основание испытания для установленного клапана и его наиболее слабого подключённого компонента.
• Оставлять воздух в участке гидростатического испытания. Результат становится менее достоверным, а опасность накопленной энергии возрастает.
• Пропускать функциональные проверки после испытания. Клапан может герметизироваться во время испытания, но заклинивать после сброса давления, особенно при неправильной регулировке набивки, напряжении фланцев или настройке ограничителей привода.

После сброса давления безопасно опорожните и провентилируйте испытательный участок, повторно осмотрите его на предмет отсроченной утечки и приведите шаровой кран в действие для подтверждения плавной работы. Любую чувствительную к воде полость, корпус привода или соединение прибора следует восстановить до рабочего состояния. Разрешение на пусконаладочные работы должно зависеть от прослеживаемых доказательств прохождения заданных проверок корпуса, седла, работоспособности и монтажа, а не от одного показания давления или неформального визуального осмотра.
