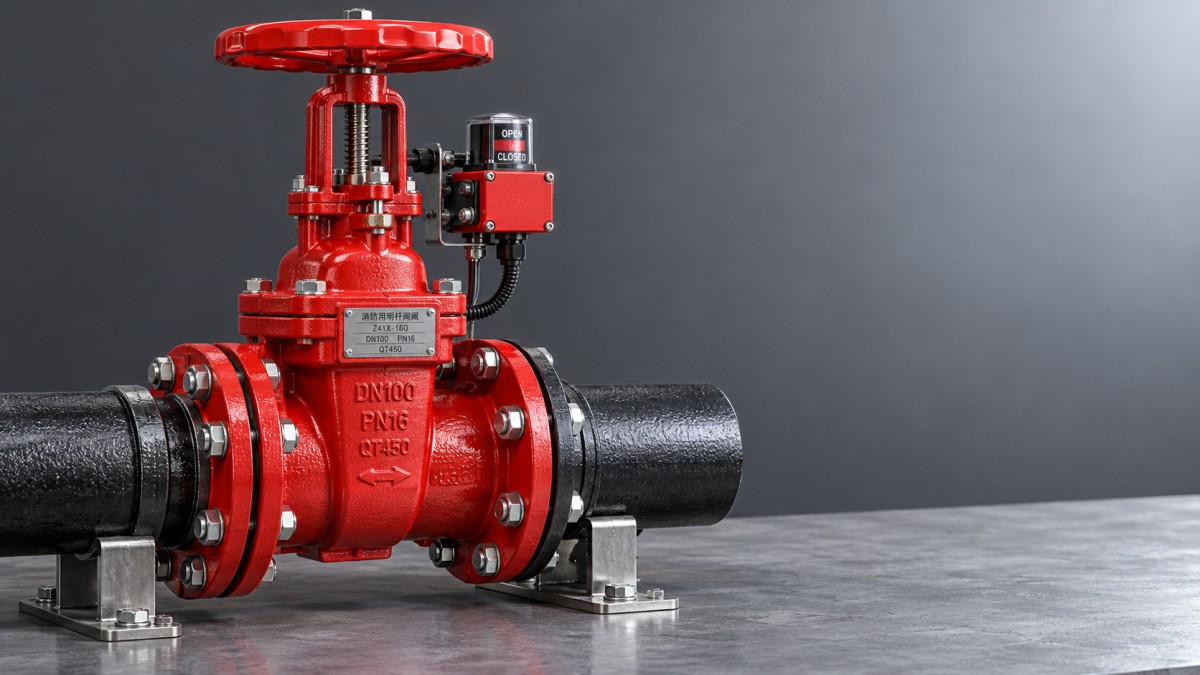

Противопожарная арматура: проверка сертификации, номинального давления и контроля положения

Клапан может идеально подходить к трубопроводу и при этом не пройти проверку на соответствие требованиям пожарной безопасности. Специалистам по контролю качества и безопасности при выборе пожарных клапанов необходимо учитывать не только номинальный диаметр и тип соединения. Точное наименование или одобрение изделия, допустимое давление, условия монтажа и контроль положения клапана должны соответствовать предполагаемым условиям эксплуатации.

В системах трубопроводов из высокопрочного чугуна такие проверки особенно важны в местах перехода между подземными магистралями, вводами в здания, насосными помещениями и стояками спринклерной системы. В каждом соединении могут действовать свои ограничения по давлению или требования к проверке. Практический вопрос заключается не просто в том, «подходит ли этот клапан?», а в том, «можем ли мы подтвердить пригодность всей сборки до того, как доступ к ней станет затруднённым?»

Начинайте с назначения клапана, а не с папки сертификатов

Прежде чем проверять сертификаты, определите фактическую функцию клапана. Запорный, обратный, редукционный клапан и клапан дренчерной системы выполняют разные функции и предъявляют разные требования к оценке. Одобрение для одного назначения не подтверждает пригодность для другого.

Зафиксируйте место установки, нормальное рабочее положение, направление потока, давление в системе, тип соединения и доступность для обслуживания. Затем определите применимые требования: местные нормативы, принятые стандарты и их редакции, спецификации проекта, требования страховщика и решения органа, обладающего юрисдикцией (AHJ).

Для проектов, в которых применяются стандарты NFPA, следующие различия помогут сосредоточиться на нужных требованиях:

• NFPA 13: регламентирует монтаж спринклерных систем, включая применимые требования к запорной арматуре.
• NFPA 20: регламентирует стационарные пожарные насосы и соответствующие требования к их монтажу.
• NFPA 24: регламентирует частные наружные сети противопожарного водоснабжения и их арматуру.
• NFPA 72: регламентирует системы пожарной сигнализации и оповещения, включая применимую сигнализацию контроля состояния.
• NFPA 25: регламентирует проверку, испытания и техническое обслуживание установленных систем противопожарной защиты на водной основе.

Эти стандарты монтажа и технического обслуживания не являются сертификатами на изделия. Их также не следует без разбора применять к проектам, регулируемым иными нормативными требованиями.

Проверка листинга и одобрений пожарных клапанов

Заявления поставщика о том, что клапан «соответствует UL/FM», недостаточно для его приёмки. Листинг UL и одобрение FM — это отдельные оценки. Необходимость одного или обоих подтверждений зависит от проекта. Проверьте конкретное изделие в реестре соответствующей сертификационной организации, а не полагайтесь исключительно на брошюру или сертификат без даты.

К соответствующим стандартам на изделия относятся, например, UL 262 для задвижек, используемых в системах противопожарной защиты, UL 1091 для дисковых затворов, используемых в таких системах, и UL 312 для обратных клапанов, используемых в системах противопожарной защиты. Этот перечень не является полным; применяйте стандарт и категорию сертификации, соответствующие конкретному клапану.

С такой же осторожностью относитесь к сертификатам общего характера. ISO 9001 относится к системам менеджмента качества, а не к одобрению отдельного клапана для противопожарных систем. Одобрения для питьевого водоснабжения имеют другую область применения. Ни то ни другое автоматически не заменяет обязательный листинг для противопожарной защиты.

При входном контроле сопоставьте маркировку корпуса, этикетки, шильдики и обозначения на упаковке с утверждённой документацией на поставку. Сфотографируйте несоответствия до монтажа. Отсутствие маркировки проще проверить, пока клапан находится на площадке входного контроля.

Номинальные давления: различайте рабочие условия и испытания

Одна из наиболее серьёзных ошибок — считать давление заводского испытания корпуса допустимым непрерывным рабочим давлением. Клапан может выдержать кратковременное производственное испытание при давлении выше установленного для него рабочего предела. Это не означает, что его разрешено эксплуатировать при испытательном давлении.

Проверьте номинальное рабочее давление, установленное производителем для соответствующей температуры, и сравните его с максимальным ожидаемым давлением в системе. Для насосных систем не ограничивайтесь показанием манометра при обычной работе. Учитывайте максимальное давление на всасывании в сочетании с давлением насоса при закрытой задвижке, влияние высоты и предусмотренный запас на гидравлический удар или результаты анализа переходных процессов.

Отдельно проверьте требования к испытаниям после монтажа. Предписанное полевое гидростатическое испытание должно соответствовать инструкциям производителя клапана и применимым требованиям к монтажу. Устраните любые противоречия до подачи давления; не считайте, что более высокое значение заводского испытательного давления разрешает спорный вопрос.

Допустимое давление всей сборки определяется самым низким применимым номиналом

Клапан с высоким номинальным давлением не повышает допустимое давление окружающего трубопровода. Проверяйте фланцы, переходники, муфты, прокладки, болты, соединения с фиксацией от разъединения и подключённое оборудование в комплексе. Обозначения давления также не подтверждают размерную совместимость: проверьте расположение отверстий, уплотнительные поверхности, размеры соединений и применимые стандарты на соединения.

Это различие важно учитывать при выборе труб из высокопрочного чугуна класса K9 вместе с пожарными клапанами. K9 — это классификация толщины стенки, применяемая в соответствующих стандартах на трубы из высокопрочного чугуна, а не универсальный номинал давления для любого диаметра и типа соединения. В предоставленной информации об изделии указан диапазон рабочего давления 1,0–1,6 MPa; его необходимо подтвердить для выбранного размера, типа соединения и условий проекта.

Компания Shanxi Datong Foundry Co.,Ltd. производит трубы и фитинги из высокопрочного чугуна, а также резиновые уплотнительные кольца, используя интегрированные процессы плавки и литья. Для согласованного комплекта трубопроводной продукции запросите документацию на конкретные трубы, фитинги и уплотнения вместе с документацией на клапан. Соответствие ISO 2531, EN 545 или EN 598 следует проверять применительно к фактически поставляемому изделию и его назначению; само по себе оно не подтверждает одобрение клапанной сборки для противопожарных систем.

Система контроля должна сигнализировать о потере готовности

Закрытый запорный клапан может лишить исправную систему возможности подавать воду. Контроль положения клапана позволяет обнаружить это состояние, сигнализируя о перемещении клапана из требуемого нормального положения. Такой контроль не равнозначен обнаружению потока воды и не подтверждает, что расположенный ниже по потоку участок трубы свободен.

Определите требуемую схему контроля на основании применимого стандарта, принятой редакции, утверждённого проекта и требований AHJ. Электрический контроль применяется часто, однако допустимые альтернативы и исключения различаются. Не предполагайте, что для каждого клапана требуется одинаковая схема или что навесной замок всегда является приемлемой заменой.

Для клапанов с электрическим контролем проверьте всю схему:

• Механическая совместимость: выключатель или устройство контроля положения должны подходить к типу клапана и соответствовать применимому листингу и инструкциям по монтажу.
• Работа сигнала: проверьте срабатывание при требуемом отклонении от нормального положения согласно применимым требованиям.
• Назначение сигнала: подтвердите получение сигнала и его правильную идентификацию на предусмотренном блоке управления и, если требуется, в пункте мониторинга.
• Восстановление: верните клапан в требуемое нормальное положение и убедитесь, что индикация корректно восстановилась.
• Доступ для обслуживания: убедитесь, что операторы могут осматривать клапан, приводить его в действие и обслуживать его, не загораживая важное оборудование.

Маховик, указатель положения или конструкция с внешним винтом и бугелем обеспечивают полезную визуальную информацию, но визуальная индикация сама по себе не является электрическим контролем. И наоборот, установленный выключатель не подтверждает, что сигнал контроля был введён в эксплуатацию.

Оформляйте приёмочную документацию так, чтобы ею можно было пользоваться после передачи объекта

Наиболее надёжный комплект приёмочной документации связывает установленный клапан с соответствующими документами и результатами испытаний. Храните вместе данные об утверждённых модели и размере, проверенные сведения о листинге или одобрении, подтверждение номинального давления, инструкции производителя, место установки и результаты проверок.

Результаты испытаний давлением фиксируйте отдельно от результатов функциональной проверки контроля положения. Для каждого запорного клапана с контролем укажите его нормальное положение, описание сигнала, принимающую панель и результат проверки восстановления. Если функциональное испытание влияет на действующую систему, соблюдайте применимые процедуры вывода системы из эксплуатации, согласуйте уведомления и подтвердите восстановление противопожарной защиты.

Если документация, маркировка, номинальные параметры или система контроля не соответствуют друг другу, приостановите приёмку и устраните несоответствие с участием ответственного проектировщика, производителя и AHJ, если это необходимо. Физическая совместимость — лишь отправная точка. Для надёжной приёмки пожарных клапанов необходимо прослеживаемое соответствие утверждённого изделия фактическим условиям давления и системе контроля, которая выявит опасное положение клапана.
