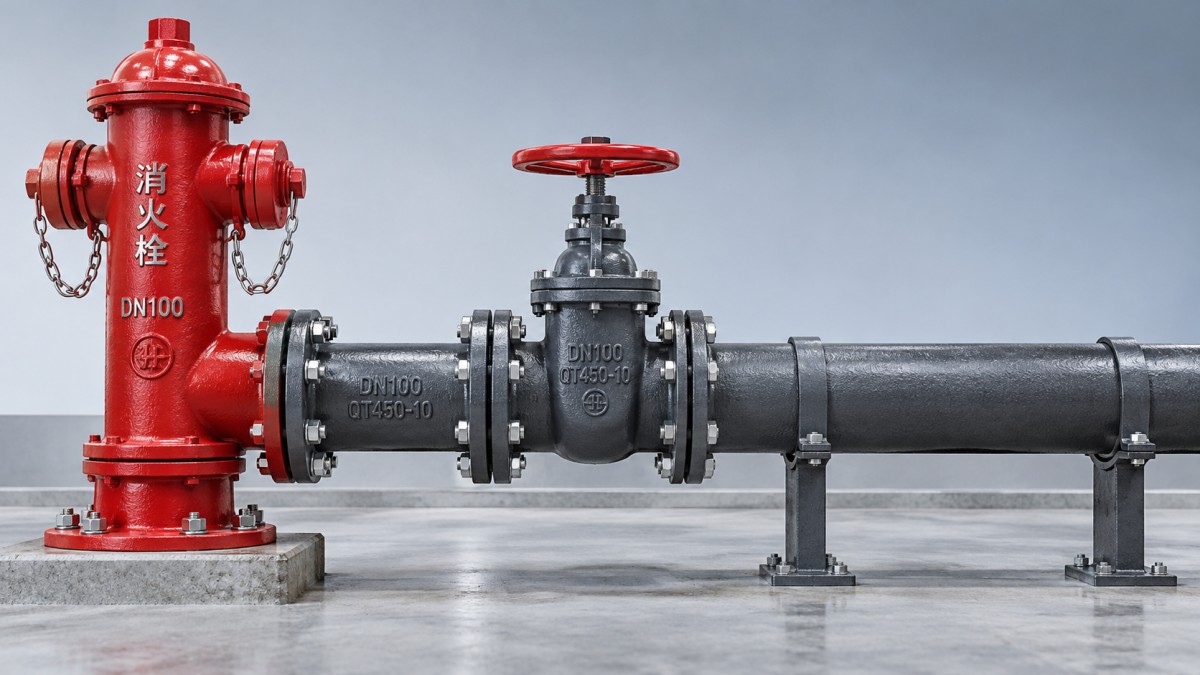

Достаточно ли трубы из высокопрочного чугуна DN100 для подачи воды к пожарному гидранту?

Труба из высокопрочного чугуна DN100 при определённых условиях может обеспечивать гидрант водой, но этот размер не всегда автоматически считается допустимым для подачи воды к гидранту. Его пригодность зависит от требуемого расхода воды для пожаротушения, давления при этом расходе, длины трубопровода, перепада высот и потерь в клапанах, фитингах и гидранте. Не менее важно и отдельное ограничение: действующие правила пожарной безопасности могут устанавливать больший минимальный диаметр трубопровода, даже если гидравлический расчёт DN100 выглядит удовлетворительным.

Прежде чем рассчитывать, достаточно ли DN100, проверьте допустимый минимальный размер. Если применимые правила это допускают, оцените весь путь подачи воды при расчётном расходе на пожаротушение, а не только короткий участок непосредственно перед гидрантом.

Удовлетворительный гидравлический расчёт не отменяет требования к минимальному размеру

Требования пожарной безопасности различаются в зависимости от юрисдикции, принятого стандарта, правил водоснабжающей организации и спецификации проекта. В юрисдикциях, где применяется NFPA 24, минимальные размеры магистралей, питающих гидранты, имеют принципиальное значение при предварительной проверке; как правило, применяется минимальный размер 6 дюймов с учётом принятой редакции стандарта и её положений. Поэтому для такой установки не следует считать DN100 допустимым лишь на том основании, что вода может проходить по трубе.

Различайте распределительную магистраль, отдельную магистраль пожарного водоснабжения и ответвление к гидранту. Требование, относящееся к одному компоненту, нельзя автоматически распространять на другой. Аналогично, размер входного патрубка гидранта не определяет допустимый диаметр вышестоящей магистрали.

Если DN100 разрешён, для его принятия всё равно необходимо обеспечить заданный расход и остаточное давление. Если предписывающее требование запрещает этот размер, улучшение материала трубы, класса давления или давления насоса не снимает ограничение. Любое альтернативное решение требует согласования в соответствии с применимой процедурой.

Определите расход и давление для одного и того же режима работы

Требуемый расход должен быть указан в утверждённой основе проектирования системы пожарной защиты. Гидрант на конкретном объекте может работать одновременно с другими гидрантами, спринклерными системами или другими потребителями. Расчёт только для одного гидранта может значительно занизить нагрузку на общие вышестоящие трубопроводы.

Для расчёта необходимо использовать давление, доступное в точке подключенияпри расчётном расходе. Статическое давление, измеренное при отсутствии значительного водоразбора, не является подходящей заменой. При высоком статическом давлении оно может существенно снизиться после начала подачи воды для пожаротушения.

Зависимость давления от расхода в системе водоснабжения следует определять по результатам испытания расхода или подтверждённой модели сети. При интерпретации необходимо учитывать место проведения испытания, промежуточные участки трубопровода, конфигурацию системы и соответствующие условия эксплуатации. Если гидрант питается от насоса, используйте давление при требуемом рабочем расходе, а не давление при закрытой задвижке.

В расчёте также должна быть однозначно определена точка, в которой требуется давление. Давление, необходимое на входе гидранта, не обязательно совпадает с давлением, требуемым на выходе после потерь внутри корпуса гидранта. Смешение этих точек может привести к тому, что труба, кажущаяся подходящей, не будет соответствовать фактическому критерию приёмки.

Почему с ростом расхода для пожаротушения DN100 становится ограничивающим фактором

DN100 — это условное обозначение, которое не гарантирует внутренний проход диаметром 100 мм. Фактический внутренний диаметр зависит от стандарта на трубу, толщины стенки и футеровки. В гидравлических расчётах следует использовать документированные производителем внутренние размеры. Для наглядного сравнения влияния расхода далее условно принято, что фактический внутренний диаметр составляет ровно 100 мм.

Это расчётные примеры по формуле Хазена—Уильямса, где C = 140; учтены только прямые участки труб с указанными внутренними диаметрами. Они не являются измеренными характеристиками изделия, утверждёнными требованиями к расходу воды для пожаротушения или универсальными рекомендуемыми проектными значениями. Принятое значение шероховатости должно соответствовать используемому методу проектирования, состоянию трубы и типу футеровки.

Сравнение показывает основное ограничение: потери на трение резко возрастают с увеличением расхода и значительно уменьшаются при увеличении внутреннего диаметра. На коротком ответвлении DN100 может теряться лишь небольшая часть доступного давления, тогда как длинная магистраль DN100 при том же расходе может израсходовать большую его часть.

Скорость потока служит дополнительным предварительным критерием, особенно если действуют ограничения водоснабжающей организации или существуют риски переходных процессов. Однако её нельзя использовать как единственный критерий приёмки: допустимая скорость не подтверждает достаточное остаточное давление, а установленное для проекта предельное значение скорости всё равно должно соблюдаться.

Составьте баланс давления для всего маршрута

Доступный напор должен покрывать подъём по высоте, потери на трение в трубах, потери в компонентах и необходимый остаточный напор. Каждый метр подъёма по высоте расходует примерно один метр напора; движение вниз по склону добавляет напор. Для воды один метр напора соответствует примерно 9.81 kPa.

Рассмотрим гипотетическую установку: при расчётном расходе в точке подключения имеется напор 35 m, длина трубопровода составляет 80 m, подъём по высоте — 6 m, расход — 1,500 L/min. Только для примера примем дополнительные потери 3 m в клапанах и фитингах и 3 m в гидранте.

Согласно приведённому выше расчёту для внутреннего диаметра 100 mm потери в трубе составляют около 7.3 m. Остаточный напор у заданного выхода гидранта составляет приблизительно:

35 − 6 − 7.3 − 3 − 3 = 15.7 m.

Если проект требует напор 20 m в этой точке, такая схема не соответствует требованиям. При внутреннем диаметре 150 mm потери на прямом участке трубы уменьшаются примерно до 1.0 m, и при тех же условных потерях остаётся около 22 m. При реальном изменении проекта потери в компонентах также необходимо пересчитать, поскольку их размеры и скорости потока могут измениться.

Этот пример также показывает недостаток расчёта с минимальным запасом. Результат, лишь немного превышающий минимальное значение, может измениться при снижении давления в системе водоснабжения, другом фактическом внутреннем диаметре или добавлении компонентов. Проектная основа должна учитывать реалистичные условия эксплуатации и предусмотренный запас, а не опираться на наиболее благоприятный режим водоснабжения.

Когда стоит рассмотреть короткое ответвление DN100

Использование DN100 наиболее обосновано, если этот размер прямо разрешён, требуемый расход относительно невелик, ответвление короткое, а в точке его подключения при совокупном расчётном расходе имеется достаточное давление. Кроме того, гидрант должен иметь совместимые соединения, а расчёт давления и скорости должен соответствовать требованиям.

Магистраль большего диаметра, питающая короткое ответвление DN100, с гидравлической точки зрения отличается от магистрали DN100, идущей до самого источника. Только ответвление несёт местный расход, тогда как общие участки могут пропускать воду для нескольких одновременных потребителей. В кольцевой сети потоки распределяются по разным маршрутам, поэтому расчёт, в котором весь расход отнесён к одному удобному участку, может неверно отражать рабочие характеристики системы. Необходим расчёт сети.

Увеличение диаметра становится более целесообразным при длинном маршруте, расположении гидранта на возвышенности, одновременной работе нескольких точек водоразбора или ограниченном давлении водоснабжения. Однако более крупное местное ответвление не устранит ограничение вышестоящего участка или недостаточную мощность источника воды. Расчёт должен определить, на каком именно участке теряется доступный напор.

Проверьте смонтированный узел в сборе, а не только корпус трубы

Прочность высокопрочного чугуна не компенсирует недостаточный гидравлический проход. Класс давления характеризует сопротивление трубы давлению, а диаметр во многом определяет пропускную способность. Оба параметра должны соответствовать требованиям проекта, включая применимые требования к гидравлическому удару, внешним нагрузкам и монтажу.

При наличии в расчёт необходимо включить клапаны, тройники, отводы, переходы, счётчики, сетчатые фильтры и узлы предотвращения обратного потока. По возможности используйте данные производителя о потерях давления, особенно для устройств, сопротивление которых нельзя корректно представить простой эквивалентной длиной трубы.

Позиция короткая труба с двумя фланцами может быть частью фланцевого соединения рядом с клапаном или узлом гидранта. Её значение заключается в размерной и механической совместимости: проверьте внутренний диаметр, сверловку фланцев, номинальное давление, монтажную длину, пригодность прокладки и способ закрепления. Такая деталь не увеличивает пропускную способность трубопровода подачи воды недостаточного размера.

Перед тем как принять трубу из высокопрочного чугуна DN100, в проектной документации необходимо подтвердить допустимость размера, одновременный расчётный расход, давление в системе водоснабжения при этом расходе, фактический внутренний диаметр, расчёт потерь на всём пути и остаточное давление в требуемой конечной точке. Если эти условия не выполняются, решением может быть труба большего диаметра, улучшенная схема водоснабжения или оба варианта, а не просто труба DN100 с более высоким номинальным давлением.
