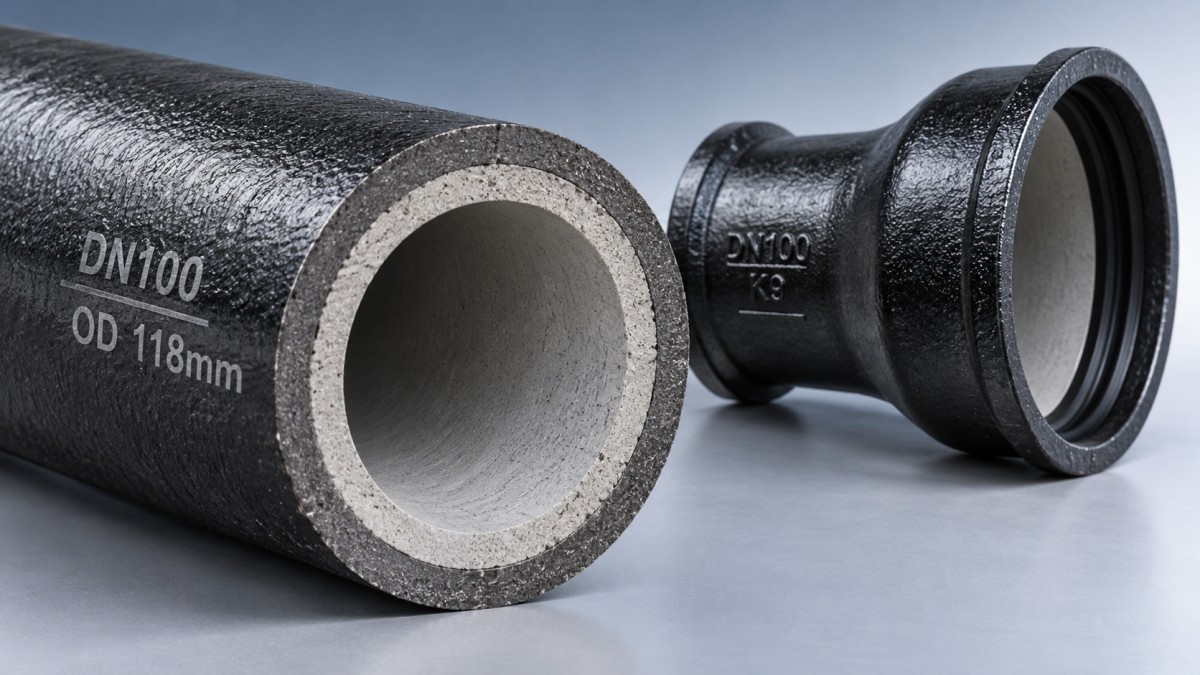

Почему наружный диаметр трубы из высокопрочного чугуна DN100 не составляет 100 мм

Труба из высокопрочного чугуна DN100 обычно имеет номинальный наружный диаметр 118 мм в широко применяемых международных и европейских системах размеров. Число 100 обозначает ее номинальный размер, а не наружный диаметр 100 мм. Наружные размеры трубы определяются применимым стандартом на размеры, а внутренний просвет зависит также от толщины стенки и футеровки.

Это различие важно при соединении. Фитинг, рассчитанный на наружный диаметр 100 мм, не подойдет к трубе с номинальным наружным диаметром 118 мм. Однако совместимый раструбный фитинг для труб из высокопрочного чугуна DN100 рассчитан на размеры, установленные для этого номинального размера. Обозначение совпадает, если труба и фитинг соответствуют совместимым системам размеров и соединений.

DN100 — это обозначение размера, а не измерение

DN означает номинальный диаметр. Это общий способ обозначения размера труб, фитингов, клапанов и других компонентов трубопроводов. Число после DN связано с размером проходного сечения, но его не следует считать точным измеренным диаметром прохода.

Таким образом, обозначение «DN100» указывает на стандартизованную категорию размера. Само по себе оно не определяет наружный диаметр, фактический внутренний диаметр, толщину стенки или размеры раструба. Для этих данных необходима соответствующая спецификация или размерный чертеж.

Различие становится очевиднее при сравнении материалов. Стальная, пластиковая и чугунная труба из высокопрочного чугуна с похожими номинальными размерами могут иметь разные наружные диаметры. В одних трубных системах основным ориентиром размера служит наружный диаметр; в других используются номинальные обозначения, связанные со стандартизованным размерным рядом. Подмена одной системы обозначений другой создает кажущиеся противоречия там, где их нет.

Откуда берется размер 118 мм

Наружный диаметр 118 мм — это установленное значение в стандартизованном размерном ряду труб из высокопрочного чугуна. Он задает определенные размеры внешней сопрягаемой поверхности труб и соответствующих соединений. Это значение не следует трактовать как универсальный результат расчета, при котором к внутреннему диаметру 100 мм всегда прибавляются две фиксированные толщины стенки и получается 118 мм.

Такой расчет подразумевал бы постоянную толщину стенки и точный внутренний диаметр 100 мм. Обозначение DN100 не подтверждает ни одно из этих предположений. Для одного номинального размера могут быть предусмотрены различные допустимые толщины стенки, а внутренняя футеровка дополнительно изменяет фактический проход.

Постоянный наружный диаметр позволяет раструбам и системам уплотнения подходить к трубам с различной установленной толщиной стенки. Толщина стенки меняется внутрь, тогда как размеры внешнего соединения остаются заданными. Это обеспечивает взаимозаменяемость геометрии соединений в рамках соответствующей системы с учетом ее допусков и требований к соединению.

Оговорка «в рамках соответствующей системы» имеет значение. Одно обозначение DN не гарантирует, что все изделия, представленные на международном рынке, соответствуют одному и тому же размерному ряду. В региональных спецификациях и других трубных системах могут применяться иные правила определения размеров. Считайте 118 мм ожидаемым установленным наружным диаметром ствола трубы только после подтверждения, что в документации на изделие используется именно этот размерный ряд.

Внутренний проход зависит от стенки и футеровки

Поперечное сечение трубы включает отдельные размеры: наружную поверхность чугунного ствола, внутреннюю поверхность чугунной стенки и готовую поверхность внутренней футеровки, если она есть. Путаница между этими границами часто приводит к неверным ожиданиям относительно диаметра.

Для идеального круглого сечения с равномерной толщиной зависимость размеров выражается формулой:

Фактический внутренний диаметр = наружный диаметр чугунного ствола − удвоенная толщина чугунной стенки − удвоенная толщина внутренней футеровки.

Эта зависимость объясняет геометрию; фактические значения и допуски указываются в чертеже изделия. Если чугунная стенка становится толще при неизменном наружном диаметре ствола, внутренний проход уменьшается. Внутренняя футеровка дополнительно уменьшает его, не меняя номинальное обозначение.

Если предусмотрена цементно-песчаная футеровка, ее следует учитывать при оценке проходного сечения, а не толщины несущей чугунной стенки. Наружные покрытия также рассматриваются отдельно. При измерении по покрытию оно входит в полученное значение, тогда как на чертеже размер может быть задан по поверхности чугуна. Применимая спецификация определяет базовую поверхность для измерения и метод приемки.

Следовательно, вычитание 100 из 118 и деление результата пополам не позволяет определить толщину стенки трубы. Такой расчет предполагает, что фактический внутренний диаметр равен ровно 100 мм, и не учитывает футеровку. При оценке участка трубы следует непосредственно запросить установленную толщину стенки и футеровки.

Класс давления не меняет обозначение DN100

Класс давления и номинальный размер описывают разные характеристики. DN100 обозначает размерный ряд, а класс — установленную категорию эксплуатационных характеристик по применимому стандарту на трубы. Изменение класса может повлиять на требуемую толщину стенки, не меняя стандартизованный наружный диаметр ствола.

Поэтому две трубы DN100 могут иметь одинаковый наружный размер соединения, но разные внутренние размеры. Это также объясняет, почему по одному наружному диаметру нельзя определить пригодность трубы для работы под давлением. При такой оценке учитываются требования к материалу, толщина стенки, конструкция соединения и применимый класс.

При рассмотрении предложения, например«Труба из высокопрочного чугуна класса C», название изделия не содержит полной информации о его размерах. В сопроводительной технической документации должны быть указаны номинальный размер, стандарт на размеры, наружный диаметр, требования к стенке и тип соединения. Обозначение марки или класса не заменяет эти данные.

Для подбора фитинга недостаточно обозначения DN

В раструбном соединении гладкий конец трубы входит в раструб с установленной внутри прокладкой. Герметичность зависит от установленного диаметра гладкого конца, размерных допусков, профиля прокладки и геометрии раструба. Совпадение номинальных размеров — это отправная точка, однако для совместимости также необходима правильная система соединения.

Для механической муфты действует другое требование: указанный для нее диапазон наружных диаметров должен включать фактический размер трубы. Обозначение муфты просто как «100 мм» может относиться к номинальному размеру или диапазону измеренных диаметров. Неоднозначность устраняют сопроводительный чертеж или таблица диапазонов.

Для фланцевых соединений необходимо выполнить еще одну проверку. DN100 обозначает номинальный размер, а стандарт на фланец и обозначение давления определяют такие параметры, как схема расположения болтов и сопрягаемые размеры. Наружный диаметр ствола трубы 118 мм не позволяет установить, можно ли соединить два фланца болтами.

При переходе с высокопрочного чугуна на другой материал особенно важно учитывать системы определения размеров. Каждая сторона переходника должна соответствовать наружному диаметру своей трубы. Одинаковый номинальный размер 100 для обеих труб не доказывает, что их наружные размеры совпадают.

Как интерпретировать измерение фактической трубы

При проверке наружного диаметра трубы измеряйте прямой участок ствола или обозначенную область гладкого конца. Увеличенный раструб имеет другие наружные размеры, поэтому измерение по нему не подтверждает размер ствола.

На результат также влияет состояние поверхности. Слой покрытия, налипший материал и локальные повреждения могут исказить измерение. Измерения в нескольких направлениях помогают отличить общее отклонение диаметра от локальной овальности, однако приемку следует проводить согласно установленному методу контроля и допускам.

Результат измерения, близкий к 118 мм, для трубы DN100 соответствует описанной здесь системе размеров. Сам по себе он не доказывает, что труба отвечает всем требованиям. Аналогично, небольшое отклонение от установленного диаметра следует сопоставить с допустимым допуском, прежде чем считать его дефектом.

В спецификации полезно отдельно указывать все требования: DN100, применимый стандарт на размеры, установленный наружный диаметр ствола, требуемый класс, характеристики футеровки и тип соединения. При наличии этих данных «100» и «118 мм» однозначно описывают разные характеристики одной и той же трубы.
